X
Acționare cu șurub cu bileAxa X · BSFE080
Axă de bază cu deplasare lungă
- Domeniul cursei
- 50–1100 mm
- Pasul șurubului cu bile
- 10 mm
- Viteză maximă
- 500 mm/s
- Repetabilitatea axei
- ±0.01 mm
- Referință pentru motor
- 400 W
SISTEM DE MIȘCARE MULTIAXIAL

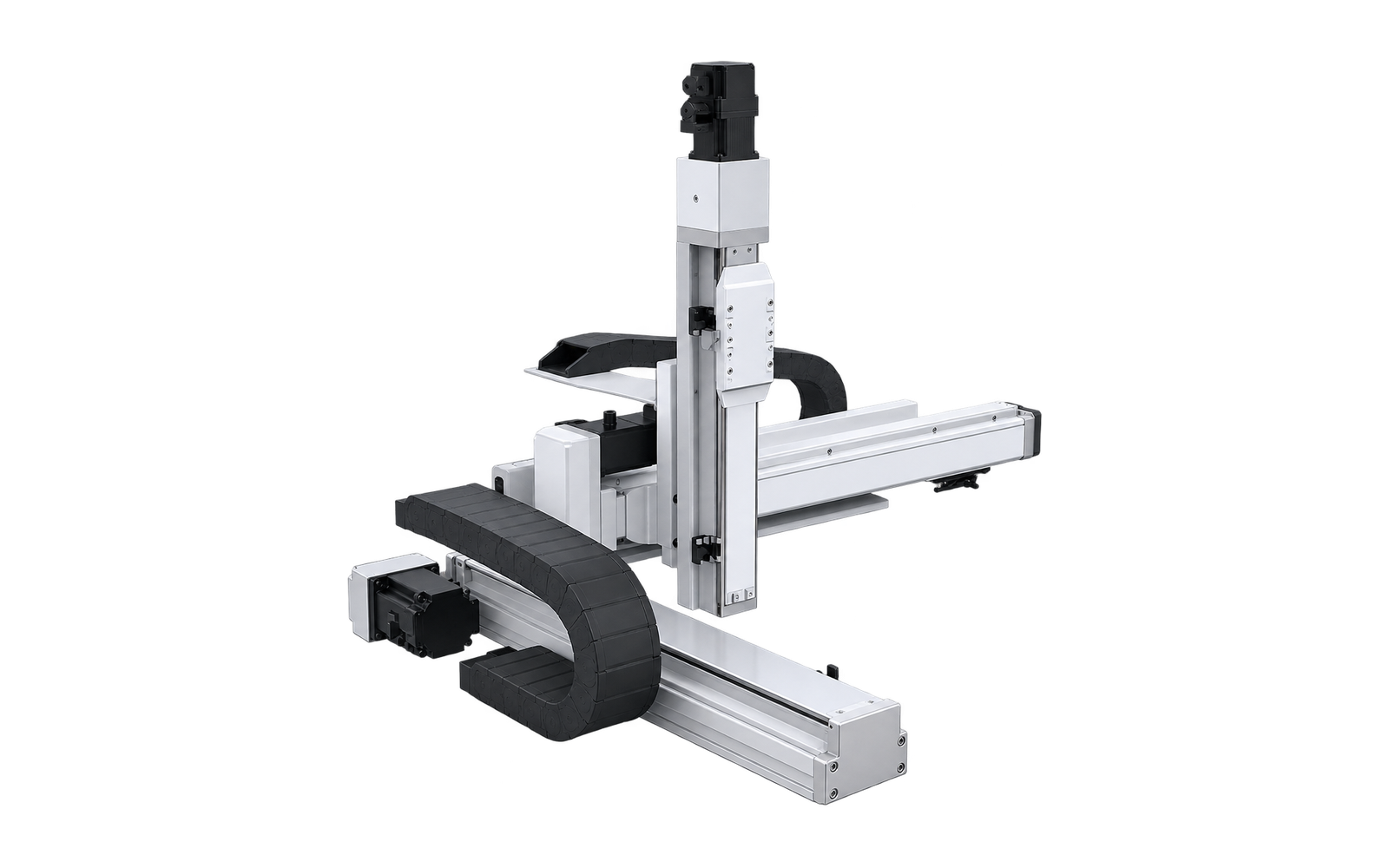

Sistem XYZ în consolă, cu ghidaj integrat și șurub cu bile
MX-CT3-IB-01MXSistem multiaxialCT3Arhitectură în consolă cu trei axeIBPlatformă cu ghidaj integrat și șurub cu bile01Indicele dimensiunii platformei
Platformă de poziționare cu 3 axe și roluri de mișcare X, Y și Z clar definite. Selectați cursa, orientarea motorului, pachetul de acționare și domeniul livrării pentru o ofertă tehnică.
ARHITECTURĂ FIXĂ A AXELOR
3 axe controlate, cu roluri de mișcare definite
Familiile de axe și principiile de acționare sunt fixe pentru această platformă. Cursa și opțiunile proiectului se selectează mai jos.
Y
Acționare cu șurub cu bileAxa Y · BSFE050
Axă transversală
- Domeniul cursei
- 100–500 mm
- Pasul șurubului cu bile
- 10 mm
- Viteză maximă
- 500 mm/s
- Repetabilitatea axei
- ±0.01 mm
- Referință pentru motor
- 100 W
Z
Acționare cu șurub cu bileAxa Z · BSFE050
Axă verticală de proces
- Domeniul cursei
- 50–250 mm
- Pasul șurubului cu bile
- 5 mm
- Viteză maximă
- 250 mm/s
- Repetabilitatea axei
- ±0.01 mm
- Referință pentru motor
- 100 W cu frână
PERFORMANȚĂ CONDIȚIONATĂ
Performanța depinde de cursa selectată
Utilizați împreună tabelul și rezumatul dinamic. Adecvarea finală depinde și de centrul sarcinii, accelerație și regimul de funcționare.
Sarcină utilă admisă
Combinația curentă de curse este evidențiată.
| Y \ Z (mm) | 50 | 100 | 150 | 200 | 250 |
|---|---|---|---|---|---|
| 100 | 8 | 8 | 8 | 8 | 8 |
| 150 | 8 | 8 | 8 | 7.8 | 7.6 |
| 200 | 7.5 | 7.3 | 7.1 | 6.9 | 6.7 |
| 250 | 7 | 6.6 | 6.2 | 6 | 5.8 |
| 300 | 6.5 | 5.9 | 5.3 | 5.1 | 4.9 |
| 350 | 5 | 4.4 | 3.8 | 3.6 | 3.4 |
| 400 | 3 | 2.8 | 2.6 | 2.4 | 2.2 |
| 450 | 2 | 1.8 | 1.6 | 1.4 | 1.2 |
| 500 | 1 | 0.8 | 0.6 | 0.5 | 0.5 |
CONFIGURAȚIE PRELIMINARĂ
Creați o referință RFQ ușor de înțeles pentru client
Înregistrați informațiile necesare discuției de ofertare. Această referință nu este o denumire finală de produs.
ORIENTARE ȘI DATE TEHNICE

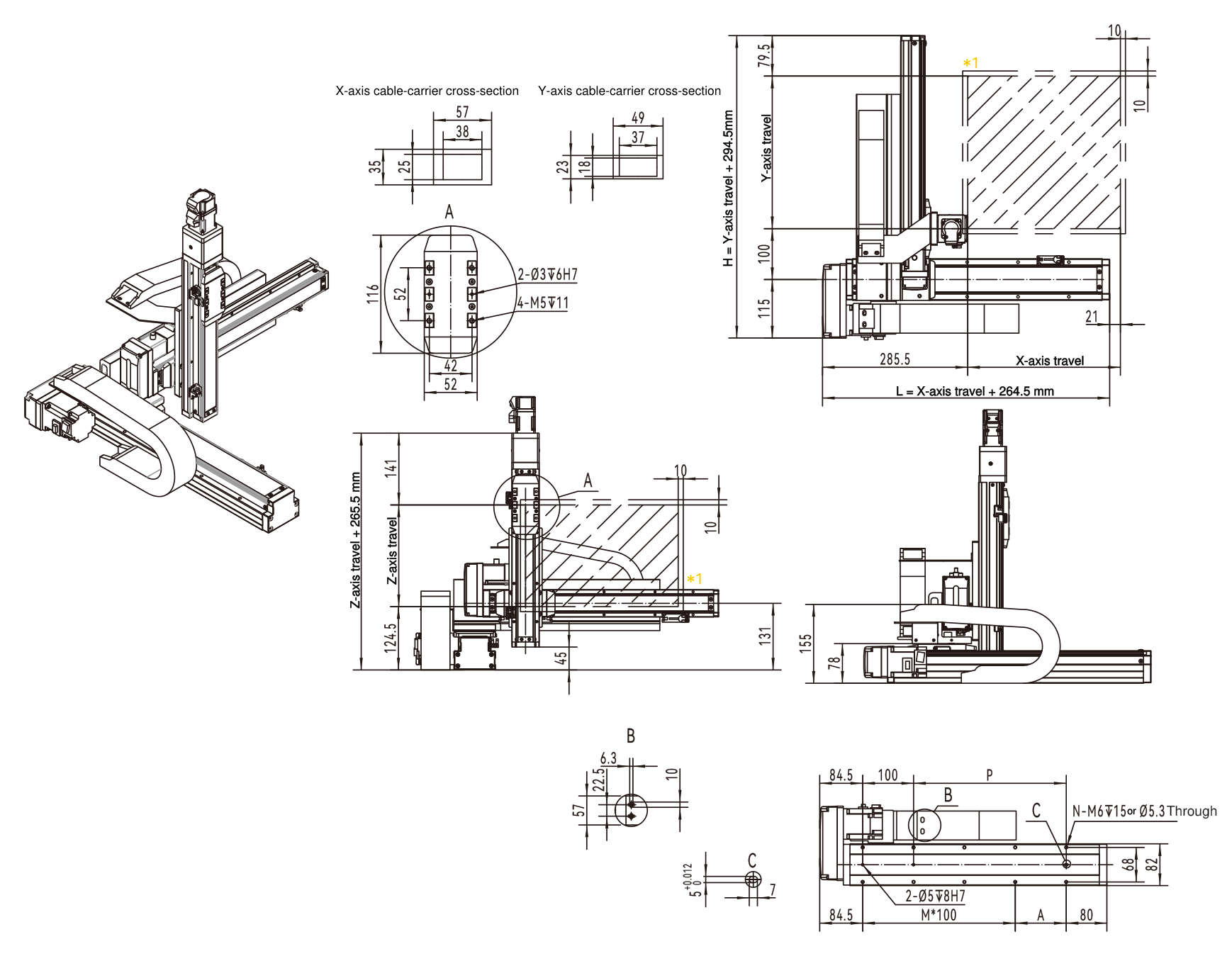

Alegeți orientarea motorului, apoi verificați dimensiunile
Schema direcțiilor identifică dispunerea; desenul tehnic pe lățime completă conține detaliile dimensionale.
O1
Y la stânga / motor X la stânga
Schemă pentru identificarea direcțiilor. Pentru dimensiuni, utilizați desenul de mai jos.
L—
H—
A—
P—
Legenda dimensiunilor
Llungimea totală a ansamblului XHînălțime totală instalatăAdecalaj de montaj la capătPDeschiderea de montaj a axei X
Tabele complete de dimensiuni și viteze admiseDeschis implicit · faceți clic pentru restrângere
Cursa axei X, dimensiuni de montaj și viteză admisă
Dimensiuni marcate cu litere corespund reperelor din desenul tehnic pe lățime completă; M = numărul intervalelor cu pasul de montaj indicat; N = numărul găurilor din tiparul de montaj al axei.
| Cursă X (mm) | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | 850 | 900 | 950 | 1000 | 1050 | 1100 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L (mm) — dimensiune | 314.5 | 364.5 | 414.5 | 464.5 | 514.5 | 564.5 | 614.5 | 664.5 | 714.5 | 764.5 | 814.5 | 864.5 | 914.5 | 964.5 | 1014.5 | 1064.5 | 1114.5 | 1164.5 | 1214.5 | 1264.5 | 1314.5 | 1364.5 |
| A (mm) — dimensiune | 50 | 100 | 50 | 100 | 50 | 100 | 50 | 100 | 50 | 100 | 50 | 100 | 50 | 100 | 50 | 100 | 50 | 100 | 50 | 100 | 50 | 100 |
| M | 1 | 1 | 2 | 2 | 3 | 3 | 4 | 4 | 5 | 5 | 6 | 6 | 7 | 7 | 8 | 8 | 9 | 9 | 10 | 10 | 11 | 11 |
| N | 6 | 6 | 8 | 8 | 10 | 10 | 12 | 12 | 14 | 14 | 16 | 16 | 18 | 18 | 20 | 20 | 22 | 22 | 24 | 24 | 26 | 26 |
| P (mm) — dimensiune | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | 850 | 900 | 950 | 1000 | 1050 | 1100 |
| Viteză maximă (mm/s) | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 |
Cursa axei Y, dimensiuni de instalare și viteză admisă
Dimensiuni marcate cu litere corespund reperelor din desenul tehnic pe lățime completă.
| Cursă Y (mm) | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
|---|---|---|---|---|---|---|---|---|---|
| H (mm) — dimensiune | 394.5 | 444.5 | 494.5 | 544.5 | 594.5 | 644.5 | 694.5 | 744.5 | 794.5 |
| Viteză maximă (mm/s) | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 |
Opțiuni pentru cursa axei Z
Domeniu de selecție afișat: 50–250 mm.Dimensiunile detaliate de instalare sunt confirmate în desenul de proiect aprobat pentru cursa selectată.
Spațiu pentru traseul cablurilor
Rezervați spațiu pentru traseul cablurilor mobile de putere, semnal și senzori. Dimensiunea lanțului portcablu și detaliile de instalare se confirmă în funcție de cursă și domeniul livrării.
Condiții de selecție
- O cursă mai lungă poate reduce viteza admisă.
- Confirmați referențierea, limitatoarele și traseul cablurilor împreună cu pachetul de control.
- Dimensiunile finale ale interfeței sunt furnizate în desenul de proiect aprobat.
POTRIVIRE PENTRU APLICAȚIE
Sarcini de mișcare tipice
Adecvarea finală depinde de sarcina reală și de profilul de mișcare.
Inspecție vizuală
Scanare și măsurare într-o zonă de lucru definită.
Transfer și manipulare
Poziționare repetabilă punct-la-punct a sculelor sau pieselor.
Dozare și procesare
Mișcare pe traiectorie controlată pentru dozare, acoperire sau procese ușoare.
