SISTEM DE MIȘCARE MULTIAXIAL

Sistem portal XY, cu șurub cu bile

MX-GT2-BS-01

Platformă de poziționare cu 2 axe și roluri de mișcare X și Y clar definite. Selectați cursa, orientarea motorului, pachetul de acționare și domeniul livrării pentru o ofertă tehnică.

Configurați pentru RFQ Vedeți dimensiunile

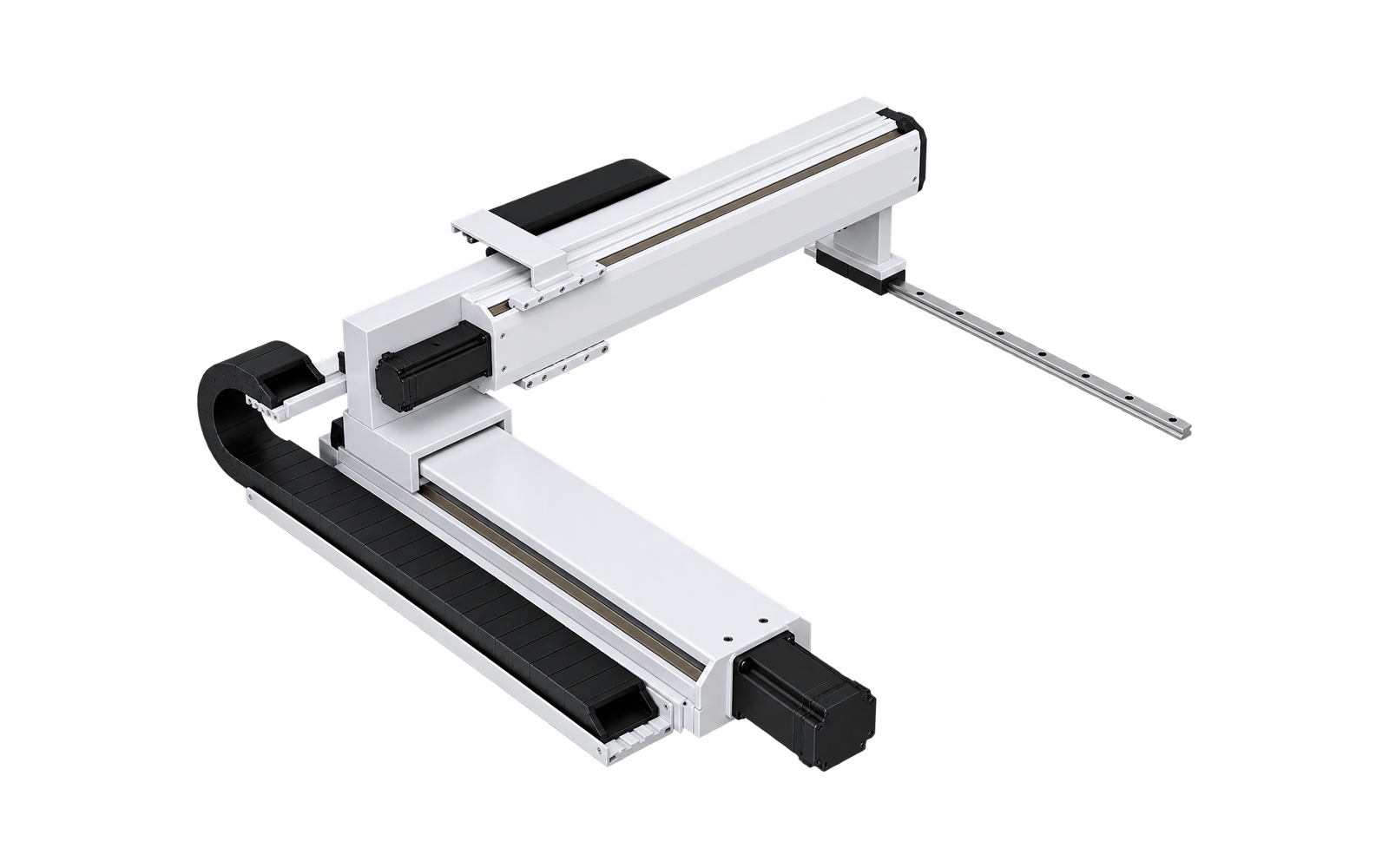

MX-GT2-BS-01 — Sistem portal XY cu șurub cu bile

ARHITECTURĂ FIXĂ A AXELOR

2 axe controlate, cu roluri de mișcare definite

Familiile de axe și principiile de acționare sunt fixe pentru această platformă. Cursa și opțiunile proiectului se selectează mai jos.

Axa X · BSS170

Axă de bază cu deplasare lungă

Acționare cu șurub cu bile

Domeniul cursei: 100-1250 mm
Pasul șurubului cu bile: 10 mm
Viteză maximă: Până la 500 mm/s*
Repetabilitatea axei: ±0.01 mm
Referință pentru motor: 750 W

Axa Y · BSS140

Axă transversală a portalului

Acționare cu șurub cu bile

Domeniul cursei: 250-850 mm
Pasul șurubului cu bile: 20 mm
Viteză maximă: 1000 mm/s
Repetabilitatea axei: ±0.01 mm
Referință pentru motor: 400 W

PERFORMANȚĂ CONDIȚIONATĂ

Performanța depinde de cursa selectată

Utilizați împreună tabelul și rezumatul dinamic. Adecvarea finală depinde și de centrul sarcinii, accelerație și regimul de funcționare.

Sarcină utilă admisă

Combinația curentă de curse este evidențiată.

Cursă Y (mm)	250	300	350	400	450	500	550	600	650	700	750	800	850
Sarcină utilă admisă (kg)	35	35	35	35	35	35	35	35	34	33	32	31	30

CONFIGURAȚIE PRELIMINARĂ

Creați o referință RFQ ușor de înțeles pentru client

Înregistrați informațiile necesare discuției de ofertare. Această referință nu este o denumire finală de produs.

Cursă și orientare

Cursa axei XCursa axei YOrientarea pe partea motorului

Motor, servoacționare, senzori și livrare

Furnizare motor și servoacționareCerințe pentru senzoriLivrare mecanicăTipul configurațieiAlimentare electrică (tensiune / faze)Interfață de control

Când HS LINEAR furnizează pachetul de acționare, motorul și servoacționarea sunt ofertate împreună ca pachet compatibil, de aceeași marcă.

Aplicație și documente solicitate

AplicațieSarcină externă în mișcare (kg)Viteză țintă (mm/s)Accelerație țintă (m/s²)Timp de cicluObservații suplimentare

Solicitați desen 2DSolicitați CAD 3D

ORIENTARE ȘI DATE TEHNICE

Alegeți orientarea motorului, apoi verificați dimensiunile

Schema direcțiilor identifică dispunerea; desenul tehnic pe lățime completă conține detaliile dimensionale.

Axa Y la stânga · motorul X la stânga

Schemă pentru identificarea direcțiilor. Pentru dimensiuni, utilizați desenul de mai jos.

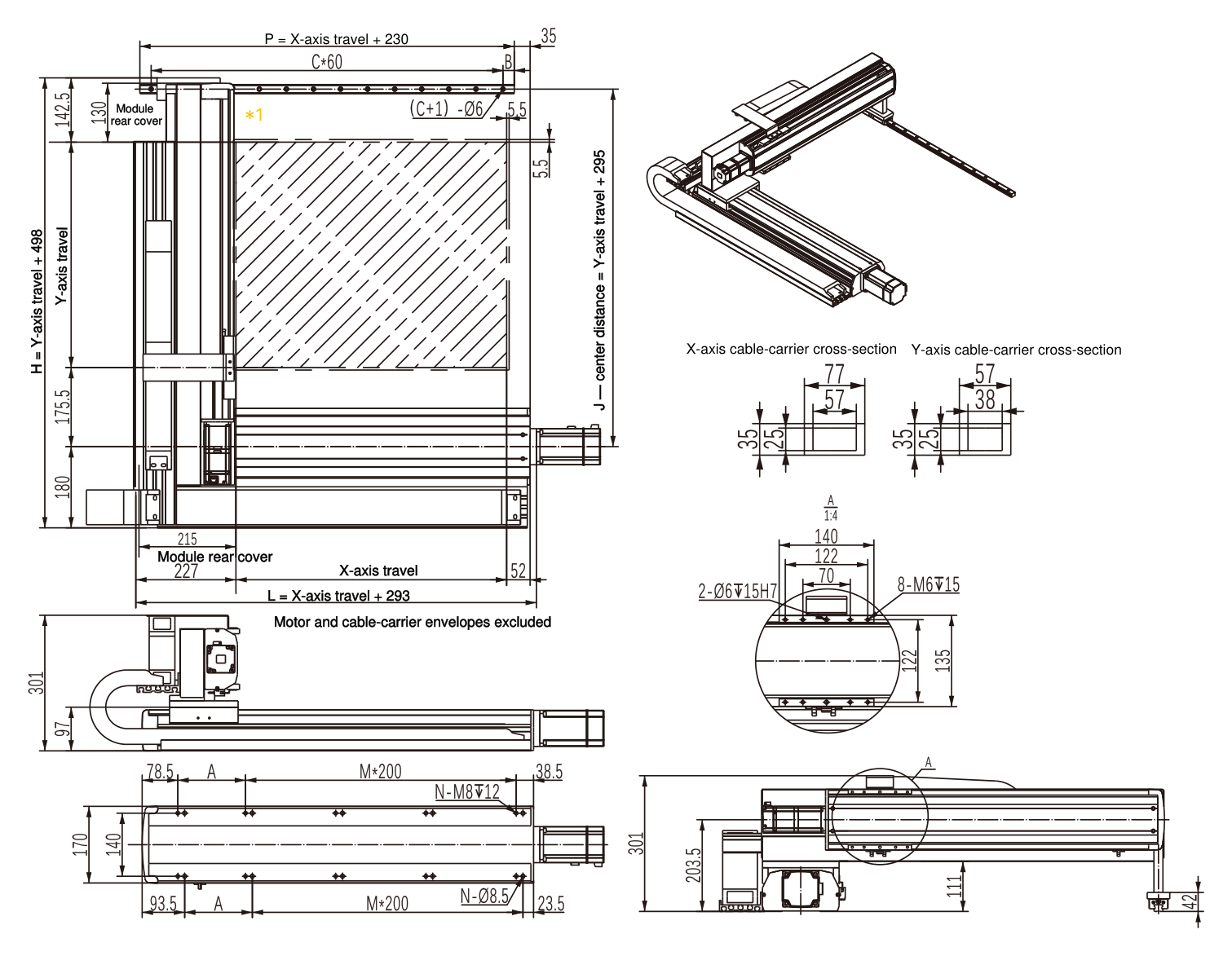

Desen tehnic cotat MX-GT2-BS-01 O4 — Desen tehnic de referință pentru selecție

L—

H—

A—

P—

Legenda dimensiunilor

Llungimea totală a ansamblului XHînălțime totală instalatăAdecalaj de montaj la capătPDeschiderea de montaj a axei X

Tabele complete de dimensiuni și viteze admiseDeschis implicit · faceți clic pentru restrângere

Cursa axei X, dimensiuni de montaj și viteză admisă

Dimensiuni marcate cu litere corespund reperelor din desenul tehnic pe lățime completă; M = numărul intervalelor cu pasul de montaj indicat; N = numărul găurilor din tiparul de montaj al axei.

Cursă X (mm)	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050	1100	1150	1200	1250
L (mm) — dimensiune	393	443	493	543	593	643	693	743	793	843	893	943	993	1043	1093	1143	1193	1243	1293	1343	1393	1443	1493	1543
A (mm) — dimensiune	50	100	150	200	50	100	150	200	50	100	150	200	50	100	150	200	50	100	150	200	50	100	150	200
P (mm) — dimensiune	330	380	430	480	530	580	630	680	730	780	830	880	930	980	1030	1080	1130	1180	1230	1280	1330	1380	1430	1480
B (mm) — dimensiune	15	10	35	30	25	20	15	10	35	30	25	20	15	10	35	30	25	20	15	10	35	30	25	20
C (mm) — dimensiune	5	6	6	7	8	9	10	11	11	12	13	14	15	16	16	17	18	19	20	21	21	22	23	24
M	1	1	1	1	2	2	2	2	3	3	3	3	4	4	4	4	5	5	5	5	6	6	6	6
N	6	6	6	6	8	8	8	8	10	10	10	10	12	12	12	12	14	14	14	14	16	16	16	16
Viteză maximă (mm/s)	500	500	500	500	500	500	500	500	500	500	500	500	500	500	500	500	450	450	400	400	350	350	300	300

Cursa axei Y, dimensiuni de instalare și viteză admisă

Dimensiuni marcate cu litere corespund reperelor din desenul tehnic pe lățime completă.

Cursă Y (mm)	250	300	350	400	450	500	550	600	650	700	750	800	850
H (mm) — dimensiune	748	798	848	898	948	998	1048	1098	1148	1198	1248	1298	1348
Distanță între centre (mm)	545	595	645	695	745	795	845	895	945	995	1045	1095	1145
Viteză maximă (mm/s)	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000

Spațiu pentru traseul cablurilor

Rezervați spațiu pentru traseul cablurilor mobile de putere, semnal și senzori. Dimensiunea lanțului portcablu și detaliile de instalare se confirmă în funcție de cursă și domeniul livrării.

Condiții de selecție

O cursă mai lungă poate reduce viteza admisă.
Confirmați referențierea, limitatoarele și traseul cablurilor împreună cu pachetul de control.
Dimensiunile finale ale interfeței sunt furnizate în desenul de proiect aprobat.
