SISTEM DE MIȘCARE MULTIAXIAL

Sistem portal hibrid XY, sincron, dublu-X

MX-DX2-HB-01

Platformă de poziționare cu 2 axe și roluri de mișcare X și Y clar definite. Selectați cursa, orientarea motorului, pachetul de acționare și domeniul livrării pentru o ofertă tehnică.

Configurați pentru RFQVedeți dimensiunile

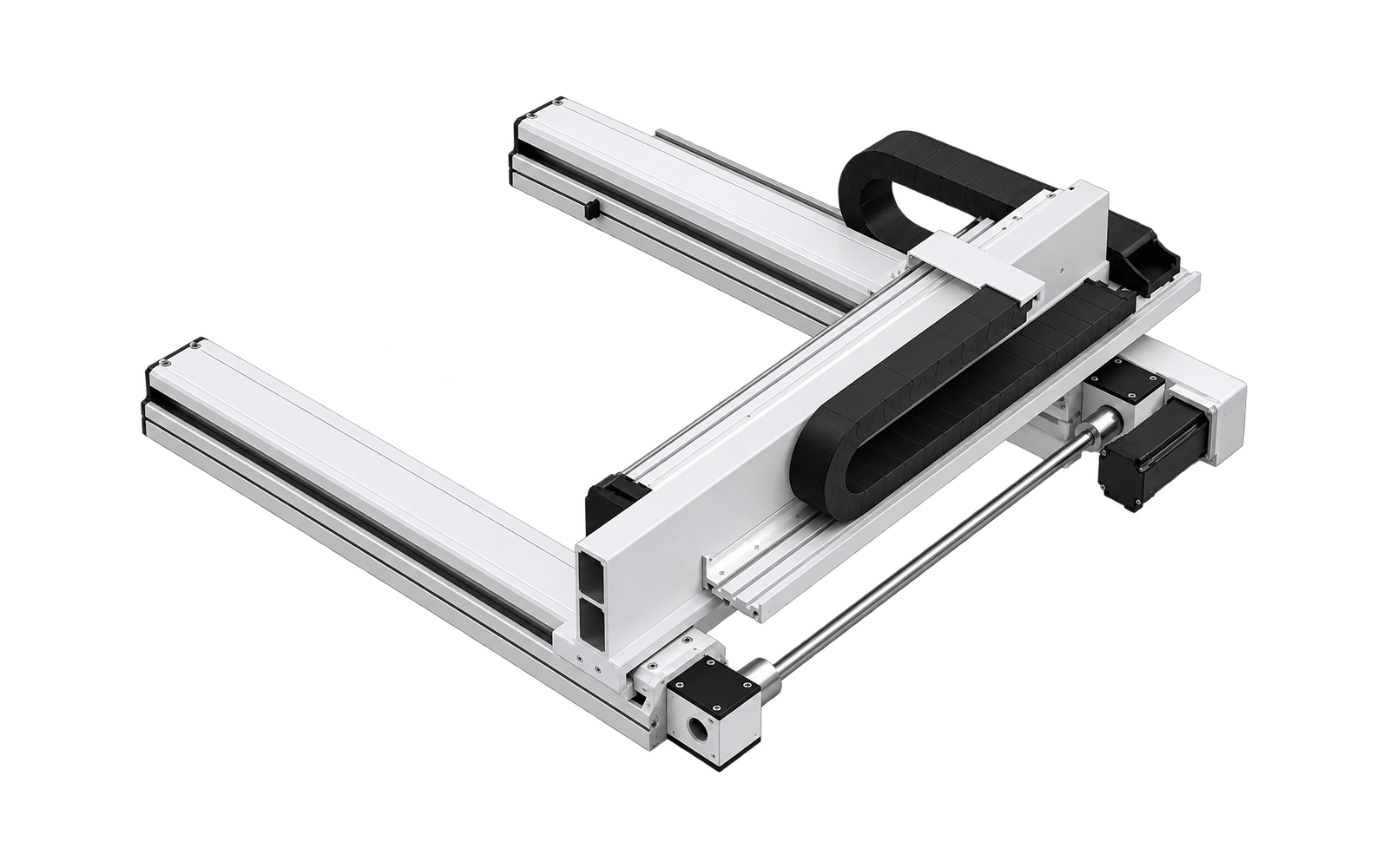

MX-DX2-HB-01 — Sistem portal hibrid XY sincron cu axă X dublă
ARHITECTURĂ FIXĂ A AXELOR

2 axe controlate, cu roluri de mișcare definite

Familiile de axe și principiile de acționare sunt fixe pentru această platformă. Cursa și opțiunile proiectului se selectează mai jos.

X

Axa X · BTS140S ×2

Axe longitudinale sincronizate cu curea dințată

Acționare cu curea dințată
Domeniul cursei
100-3050 mm
Deplasare echivalentă pe rotație
40 mm
Viteză maximă
2000 mm/s
Repetabilitatea axei
±0.04 mm
Referință pentru motor
400 W
Y

Axa Y · BSS140

Axă transversală cu șurub cu bile

Acționare cu șurub cu bile
Cursă standard selectabilă
250–650 mm
Pasul șurubului cu bile
20 mm
Viteză maximă
1000 mm/s
Repetabilitatea axei
±0.01 mm
Referință pentru motor
200 W
PERFORMANȚĂ CONDIȚIONATĂ

Performanța depinde de cursa selectată

Utilizați împreună tabelul și rezumatul dinamic. Adecvarea finală depinde și de centrul sarcinii, accelerație și regimul de funcționare.

Sarcină utilă admisă

Combinația curentă de curse este evidențiată.

Cursă Y (mm)250300350400450500550600650
Sarcină utilă admisă (kg)1098765432
CONFIGURAȚIE PRELIMINARĂ

Creați o referință RFQ ușor de înțeles pentru client

Înregistrați informațiile necesare discuției de ofertare. Această referință nu este o denumire finală de produs.

Cursă și orientare

Cursa axei Y de 100–200 mm este specifică proiectului și necesită analiză tehnică; nu face parte din selectorul standard.

Motor, servoacționare, senzori și livrare

Când HS LINEAR furnizează pachetul de acționare, motorul și servoacționarea sunt ofertate împreună ca pachet compatibil, de aceeași marcă.

Aplicație și documente solicitate
ORIENTARE ȘI DATE TEHNICE

Alegeți orientarea motorului, apoi verificați dimensiunile

Schema direcțiilor identifică dispunerea; desenul tehnic pe lățime completă conține detaliile dimensionale.

O1

Y la stânga / acționare X sincronă la stânga

Schemă pentru identificarea direcțiilor. Pentru dimensiuni, utilizați desenul de mai jos.

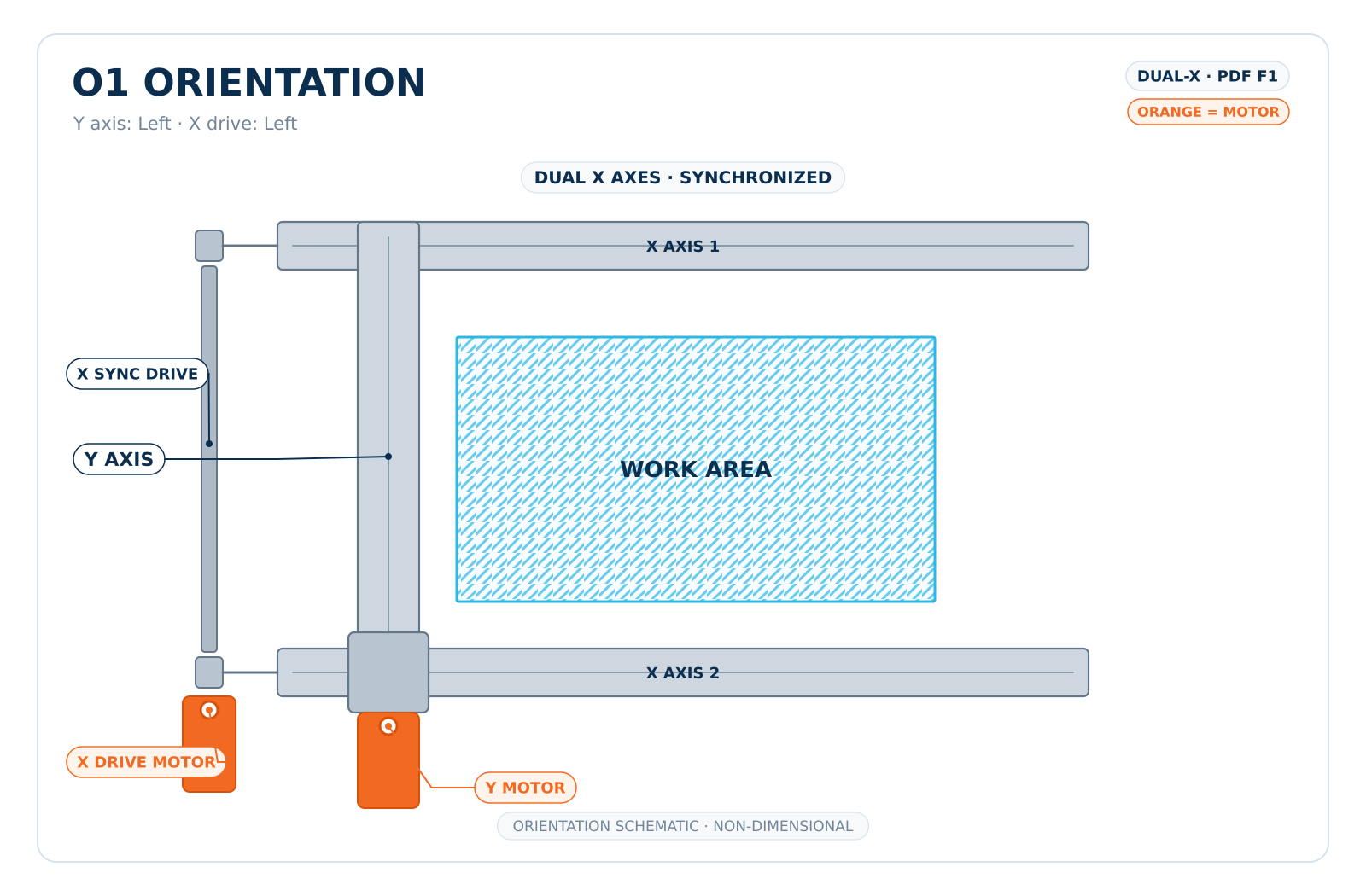

Schemă de orientare MX-DX2-HB-01 O1

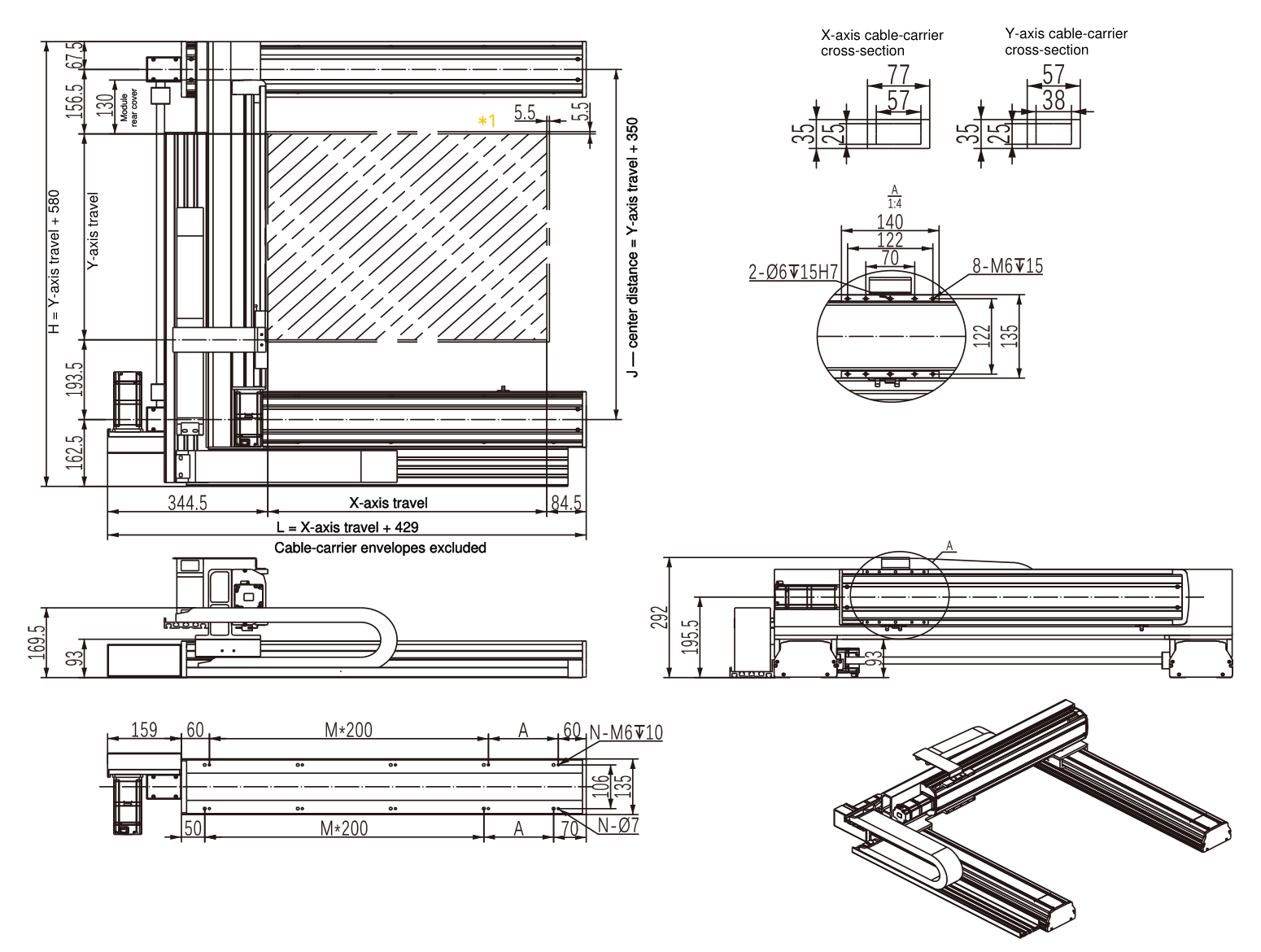

Desen tehnic cotat MX-DX2-HB-01 O1
Desen tehnic de referință pentru selecție
L—
H—
A—

Legenda dimensiunilor

Llungimea totală a ansamblului XHînălțime totală instalatăAdecalaj de montaj la capăt
Tabele complete de dimensiuni și viteze admiseDeschis implicit · faceți clic pentru restrângere

Cursa axei X, dimensiuni de montaj și viteză admisă

Dimensiuni marcate cu litere corespund reperelor din desenul tehnic pe lățime completă; M = numărul intervalelor cu pasul de montaj indicat; N = numărul găurilor din tiparul de montaj al axei.

Pentru cursa axei X de 100–350 mm, dimensiunile modelului de montaj A/M/N se confirmă în desenul de proiect aprobat.

Cursă X (mm)100150200250300350400450500550600650700750800850900950100010501100115012001250130013501400145015001550160016501700175018001850190019502000205021002150220022502300235024002450250025502600265027002750280028502900295030003050
L (mm) — dimensiune52957962967972977982987992997910291079112911791229127913291379142914791529157916291679172917791829187919291979202920792129217922292279232923792429247925292579262926792729277928292879292929793029307931293179322932793329337934293479
A (mm) — dimensiune——————15020050100150200501001502005010015020050100150200501001502005010015020050100150200501001502005010015020050100150200501001502005010015020050100150200
M——————223333444455556666777788889999101010101111111112121212131313131414141415151515
N——————8810101010121212141414141616161616181818182020202022222222242424242626262628282828303030303232323234343434
Viteză maximă (mm/s)200020002000200020002000200020002000200020002000200020002000200020002000200020002000200020002000200020002000200020002000200020002000200020002000200020002000200020002000200020002000200020002000200020002000200020002000200020002000200020002000

Cursa axei Y, dimensiuni de instalare și viteză admisă

Dimensiuni marcate cu litere corespund reperelor din desenul tehnic pe lățime completă.

Cursă Y (mm)250300350400450500550600650
H (mm) — dimensiune83088093098010301080113011801230
Distanță între centre (mm)6006507007508008509009501000
Viteză maximă (mm/s)100010001000100010001000100010001000

Spațiu pentru traseul cablurilor

Rezervați spațiu pentru traseul cablurilor mobile de putere, semnal și senzori. Dimensiunea lanțului portcablu și detaliile de instalare se confirmă în funcție de cursă și domeniul livrării.

Condiții de selecție

  • O cursă mai lungă poate reduce viteza admisă.
  • Confirmați referențierea, limitatoarele și traseul cablurilor împreună cu pachetul de control.
  • Dimensiunile finale ale interfeței sunt furnizate în desenul de proiect aprobat.
POTRIVIRE PENTRU APLICAȚIE

Sarcini de mișcare tipice

Adecvarea finală depinde de sarcina reală și de profilul de mișcare.

Inspecție vizuală

Scanare și măsurare într-o zonă de lucru definită.

Transfer și manipulare

Poziționare repetabilă punct-la-punct a sculelor sau pieselor.

Dozare și procesare

Mișcare pe traiectorie controlată pentru dozare, acoperire sau procese ușoare.
