SISTEMA DE MOVIMIENTO LINEAL MULTIEJE

Sistema de pórtico XYZ de carrera larga

MX-GT3-HB-01

Una plataforma de posicionamiento del eje 3 con roles de movimiento X, Y y Z claramente definidos. Seleccione recorrido, orientación del lado del motor, paquete de movimiento y alcance del suministro para obtener un oferta técnica.

Configurar para RFQ Ver dimensiones

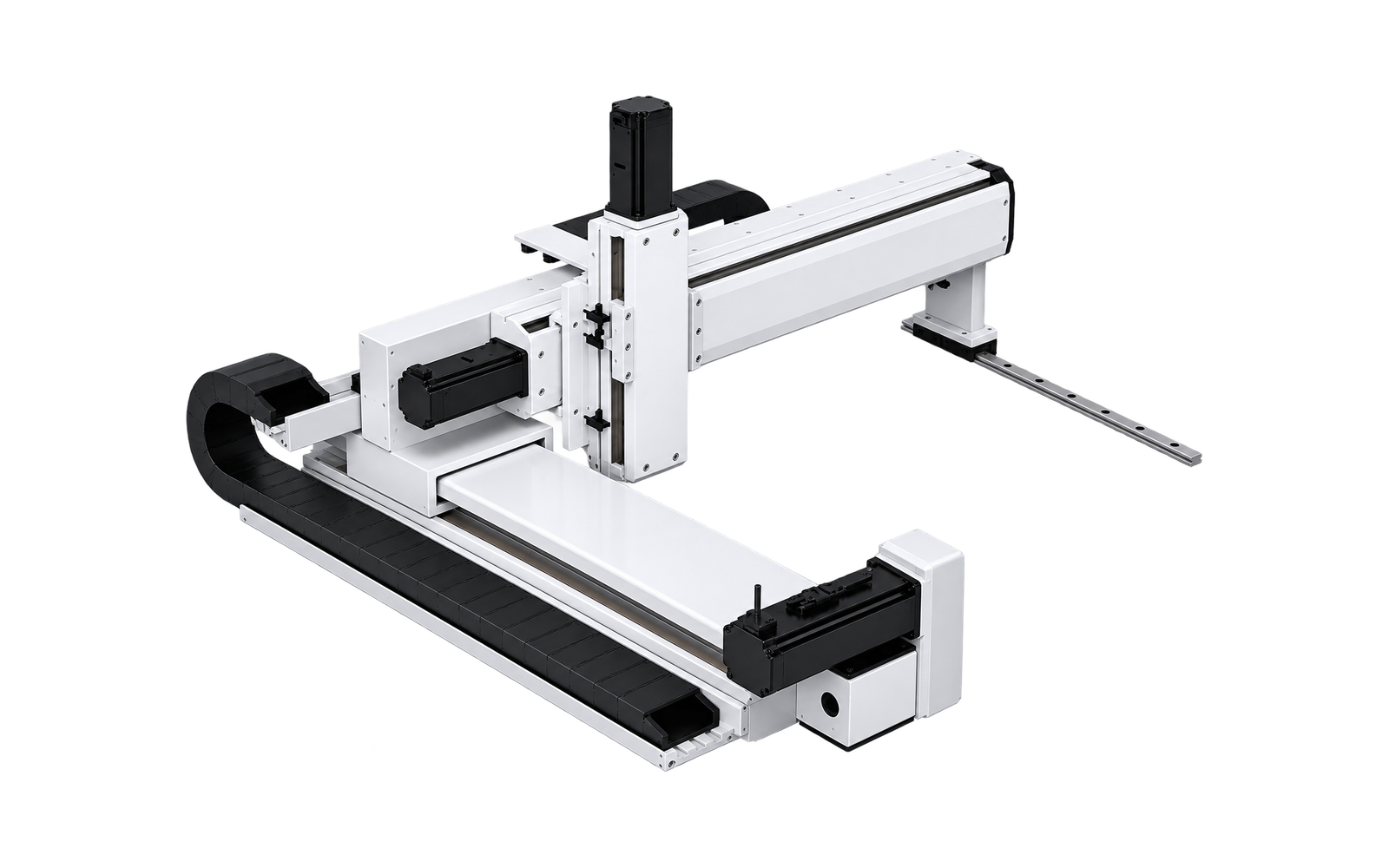

MX-GT3-HB-01 Sistema de pórtico XYZ de carrera larga

ARQUITECTURA DE EJE FIJO

Ejes controlados 3 con roles de movimiento definidos

Las familias de ejes y los principios de accionamiento son fijos para esta plataforma. Las opciones de Recorridos y proyectos se seleccionan a continuación.

Eje X · BTS170S

Eje base accionado por correa de carrera larga

Accionamiento por correa dentada

Rango de Recorrido: 400-3050 mm
Plomo equivalente: 40 mm
Velocidad máxima: 2000 mm/s
Repetibilidad del eje: ±0.04 mm
Referencia del motor: 750 W

Eje Y · BSS140

Eje de recorrido transversal de husillo de bolas

Accionamiento por husillo de bolas

Rango de Recorrido: 250-750 mm
Paso de husillo de bolas: 20 mm
Velocidad máxima: 1000 mm/s
Repetibilidad del eje: ±0.01 mm
Referencia del motor: 200 W

Eje Z · BSS100

Eje de proceso vertical de husillo de bolas

Accionamiento por husillo de bolas

Rango de Recorrido: 100-550 mm
Paso de husillo de bolas: 5 mm
Velocidad máxima: 250 mm/s
Repetibilidad del eje: ±0.01 mm
Referencia del motor: 200 W con freno

RENDIMIENTO CONDICIONAL

El rendimiento sigue el Recorrido seleccionado

Utilice la tabla y el resumen en vivo juntos. La idoneidad final también depende del centro de carga, la aceleración y el ciclo de trabajo.

Carga útil permitida

La combinación de Recorrido actual está resaltada.

Recorrido Z (mm)	100	150	200	250	300	350	400	450	500	550
Carga útil permitida (kg)	12	12	12	12	12	12	12	12	12	12

CONFIGURACIÓN PRELIMINAR

Cree una referencia RFQ legible para el cliente

Registre la información necesaria para la discusión de cotizaciones. Esta referencia no es una designación del producto final.

Recorridos y orientación.

Recorrido del eje XRecorrido del eje YRecorrido del eje ZOrientación del lado del motor

Motor, accionamiento, detección y entrega.

Suministro de motores y accionamientos.Requisito del sensorEntrega mecánicaTipo de configuraciónAlimentación (tensión/fase)Interfaz de control

Cuando HS LINEAR suministra el paquete de movimiento, el motor y el variador se cotizan juntos como un paquete compatible de la misma marca.

Solicitud y documentos solicitados

SolicitudCarga móvil externa (kg)Velocidad objetivo (mm/s)Aceleración objetivo (m/s²)tiempo de cicloNotas adicionales

Solicitar dibujo 2DSolicitar CAD 3D

ORIENTACIÓN E INGENIERÍA DATOS

Elija la orientación del lado del motor, luego revise las dimensiones

El esquema de dirección identifica la disposición; el dibujo de ingeniería de ancho completo lleva el detalle dimensional.

Y eje izquierdo · X lado motor izquierdo

Esquema de identificación de dirección. Utilice el siguiente dibujo para conocer las dimensiones.

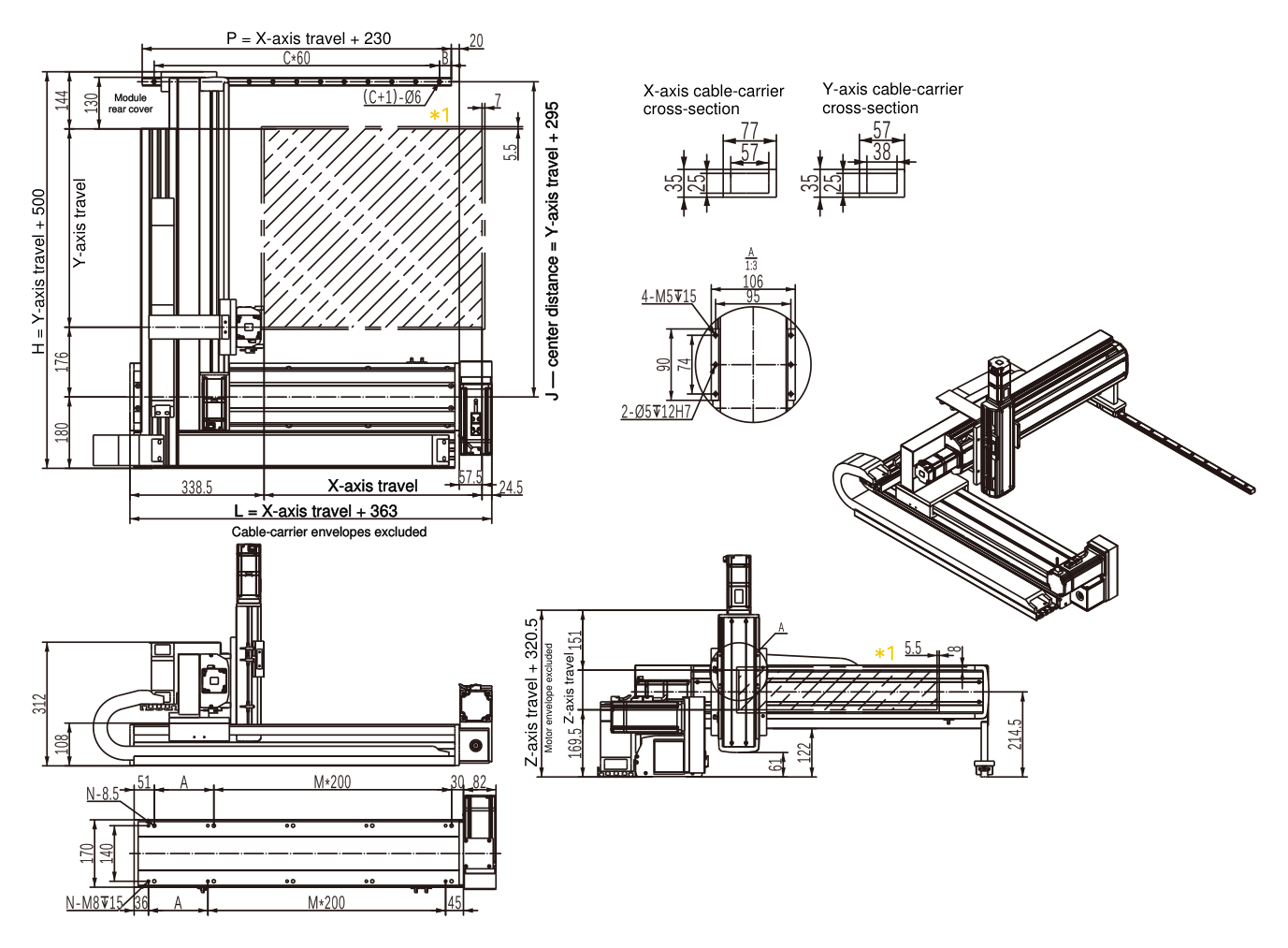

MX-GT3-HB-01 O4 dibujo de dimensiones de ingeniería — Dimensiones de ingeniería de referencia.

L—

H—

A—

P—

Clave de dimensión

Llongitud total del conjunto XHaltura total instaladaAdesplazamiento de montaje finalPDistancia de montaje del eje X

Dimensiones completas y tablas de velocidades permitidas.Abrir de forma predeterminada · haga clic para contraer

X recorrido del eje, dimensiones de montaje y velocidad permitida

Dimensiones con letras corresponden a las indicaciones del plano de ingeniería de ancho completo; M = número de los intervalos de paso de montaje indicados; N = número de orificios de montaje en el patrón de montaje del eje.

Recorrido X (mm)	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050	1100	1150	1200	1250	1300	1350	1400	1450	1500	1550	1600	1650	1700	1750	1800	1850	1900	1950	2000	2050	2100	2150	2200	2250	2300	2350	2400	2450	2500	2550	2600	2650	2700	2750	2800	2850	2900	2950	3000	3050
L (mm)	763	813	863	913	963	1013	1063	1113	1163	1213	1263	1313	1363	1413	1463	1513	1563	1613	1663	1713	1763	1813	1863	1913	1963	2013	2063	2113	2163	2213	2263	2313	2363	2413	2463	2513	2563	2613	2663	2713	2763	2813	2863	2913	2963	3013	3063	3113	3163	3213	3263	3313	3363	3413
A (mm)	200	50	100	150	200	50	100	150	200	50	100	150	200	50	100	150	200	50	100	150	200	50	100	150	200	50	100	150	200	50	100	150	200	50	100	150	200	50	100	150	200	50	100	150	200	50	100	150	200	50	100	150	200	50
P (mm)	630	680	730	780	830	880	930	980	1030	1080	1130	1180	1230	1280	1330	1380	1430	1480	1530	1580	1630	1680	1730	1780	1830	1880	1930	1980	2030	2080	2130	2180	2230	2280	2330	2380	2430	2480	2530	2580	2630	2680	2730	2780	2830	2880	2930	2980	3030	3080	3130	3180	3230	3280
B (mm)	15	10	35	30	25	20	15	10	35	30	25	20	15	10	35	30	25	20	15	10	35	30	25	20	15	10	35	30	25	20	15	10	35	30	25	20	15	10	35	30	25	20	15	10	35	30	25	20	15	10	35	30	25	20
C (mm)	10	11	11	12	13	14	15	16	16	17	18	19	20	21	21	22	23	24	25	26	26	27	28	29	30	31	31	32	33	34	35	36	36	37	38	39	40	41	41	42	43	44	45	46	46	47	48	49	50	51	51	52	53	54
M	2	3	3	3	3	4	4	4	4	5	5	5	5	6	6	6	6	7	7	7	7	8	8	8	8	9	9	9	9	10	10	10	10	11	11	11	11	12	12	12	12	13	13	13	13	14	14	14	14	15	15	15	15	16
N	8	10	10	10	10	12	12	12	12	14	14	14	14	16	16	16	16	18	18	18	18	20	20	20	20	22	22	22	22	24	24	24	24	26	26	26	26	28	28	28	28	30	30	30	30	32	32	32	32	34	34	34	34	36
Velocidad máxima (mm/s)	2000	2000	2000	2000	2000	2000	2000	2000	2000	2000	2000	2000	2000	2000	2000	2000	2000	2000	2000	2000	2000	2000	2000	2000	2000	2000	2000	2000	2000	2000	2000	2000	2000	2000	2000	2000	2000	2000	2000	2000	2000	2000	2000	2000	2000	2000	2000	2000	2000	2000	2000	2000	2000	2000

Y recorrido del eje, dimensiones de instalación y velocidad permitida

Dimensiones con letras corresponden a las indicaciones del plano de ingeniería de ancho completo.

Recorrido Y (mm)	250	300	350	400	450	500	550	600	650	700	750
H (mm)	750	800	850	900	950	1000	1050	1100	1150	1200	1250
Distancia entre centros J (mm)	545	595	645	695	745	795	845	895	945	995	1045
Velocidad máxima (mm/s)	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000

Z recorrido del eje, dimensiones de instalación y velocidad permitida

Recorrido Z (mm)	100	150	200	250	300	350	400	450	500	550
Altura instalada excluyendo el motor (mm)	420.5	470.5	520.5	570.5	620.5	670.5	720.5	770.5	820.5	870.5
Velocidad máxima (mm/s)	250	250	250	250	250	250	250	250	250	250

Provisión de enrutamiento de cables

Deje espacio para colocar cables de alimentación, señales y sensores en movimiento. El tamaño del transportista y los detalles de instalación se confirman con el alcance del Recorrido y la entrega.

Condiciones de selección

Los Recorridos más largos pueden reducir la velocidad permitida.
Confirme el inicio, los límites y el enrutamiento de cables con el paquete de controles.
Las dimensiones finales de la interfaz se proporcionan en el plano del proyecto aprobado.
