WIELOOSIOWY SYSTEM RUCHU LINIOWEGO

Długoskokowy system portalowy XYZ

MX-GT3-HB-02

Platforma pozycjonowania osi 3 z jasno zdefiniowanymi rolami ruchu X, Y i Z. Wybierz przesuw, orientację po stronie silnika, pakiet ruchu i zakres dostawy, aby uzyskać ofertę inżynieryjną.

Skonfiguruj dla RFQZobacz wymiary

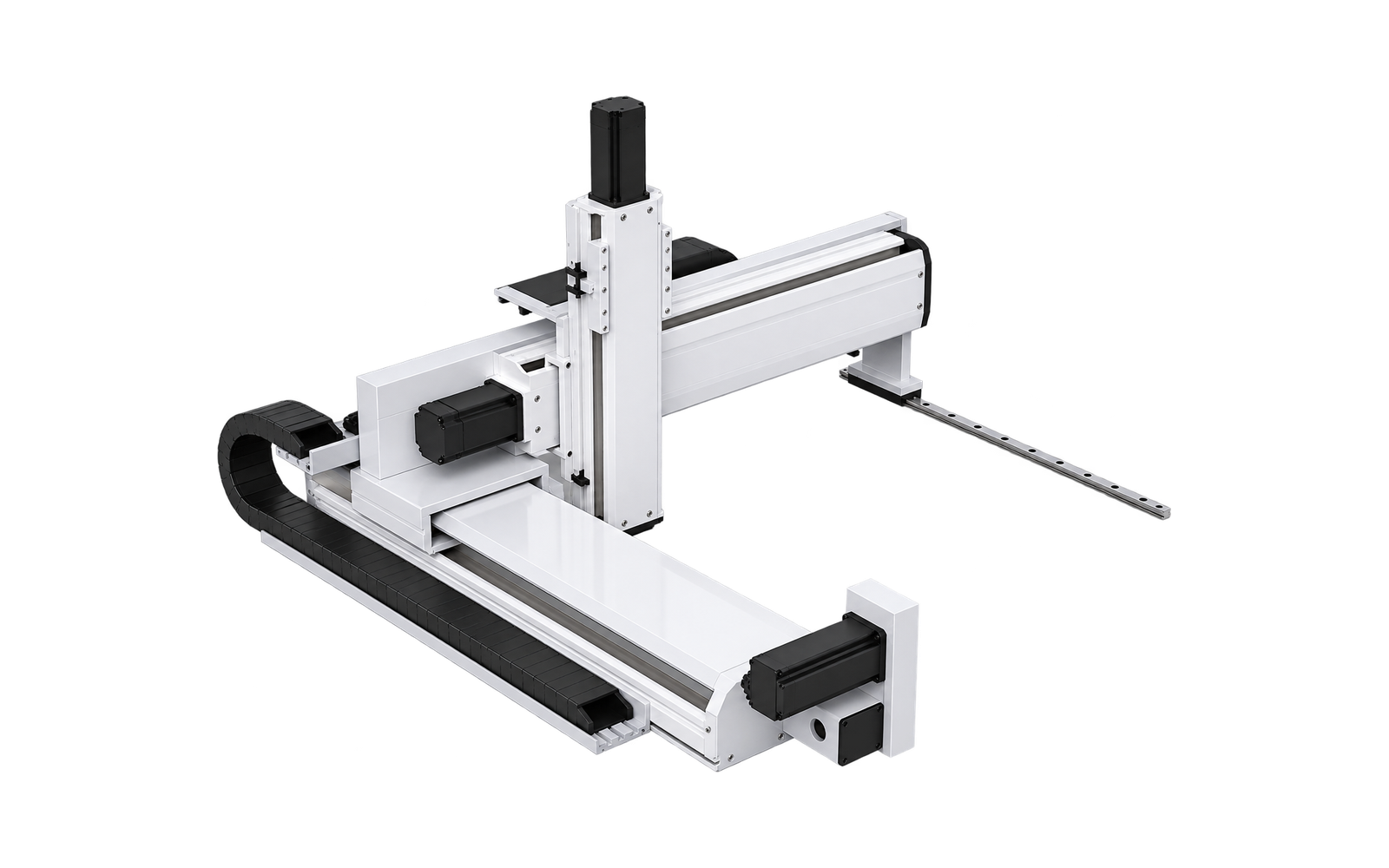

MX-GT3-HB-02 Długoskokowy system portalowy XYZ
ARCHITEKTURA STAŁYCH OSI

3 sterowane osie ze zdefiniowanymi rolami ruchu

Rodziny osi i zasady napędu są stałe dla tej platformy. Poniżej wybrane są opcje skoku i projektów.

X

Oś X · BTS220

Oś podstawowa napędzana paskiem o dużej ramie i długim skoku

Napęd pasem zębatym
Zasięg skoku
600-3050 mm
Równoważny ołów
40 mm
Maksymalna prędkość
2000 mm/s
Powtarzalność osi
±0.04 mm
Odniesienie silnika
750 W
Y

Oś Y · BSS170

Oś poprzeczna śruby kulowej

Napęd śrubą kulową
Zasięg skoku
250-750 mm
Śruba kulowa
20 mm
Maksymalna prędkość
1000 mm/s
Powtarzalność osi
±0.01 mm
Odniesienie silnika
750 W
Z

Oś Z · BSS140

Pionowa oś procesu ze śrubą kulową

Napęd śrubą kulową
Zasięg skoku
100-550 mm
Śruba kulowa
10 mm
Maksymalna prędkość
500 mm/s
Powtarzalność osi
±0.01 mm
Odniesienie silnika
400 W z hamulcem
WYDAJNOŚĆ WARUNKOWA

Wydajność podąża za wybraną Skoką

Korzystaj jednocześnie z tabeli i podsumowania na żywo. Ostateczna przydatność zależy również od środka ciężkości obciążenia, przyspieszenia i cyklu pracy.

Dopuszczalna ładowność

Bieżąca kombinacja skoku zostanie podświetlona.

Skok Z (mm)100150200250300350400450500550
Dopuszczalna ładowność (kg)18181818181818181818
WSTĘPNA KONFIGURACJA

Zbuduj czytelną dla klienta referencję RFQ

Zapisz informacje potrzebne do omówienia oferty. To odniesienie nie jest ostatecznym oznaczeniem produktu.

Skok i orientacja
Silnik, napęd, wykrywanie i dostawa

Gdy HS LINEAR dostarcza pakiet ruchu, silnik i napęd są wyceniane razem jako jeden kompatybilny pakiet tej samej marki.

Wniosek i wymagane dokumenty
ORIENTACJA I DANE INŻYNIERSKIE

Wybierz orientację po stronie silnika, a następnie sprawdź wymiary

Schemat kierunkowy identyfikuje układ; rysunek techniczny o pełnej szerokości zawiera szczegóły wymiarowe.

O1

Y oś lewa · X strona silnika lewa

Schemat identyfikacji kierunku. Aby uzyskać wymiary, skorzystaj z poniższego rysunku.

Schemat orientacji MX-GT3-HB-02 O1

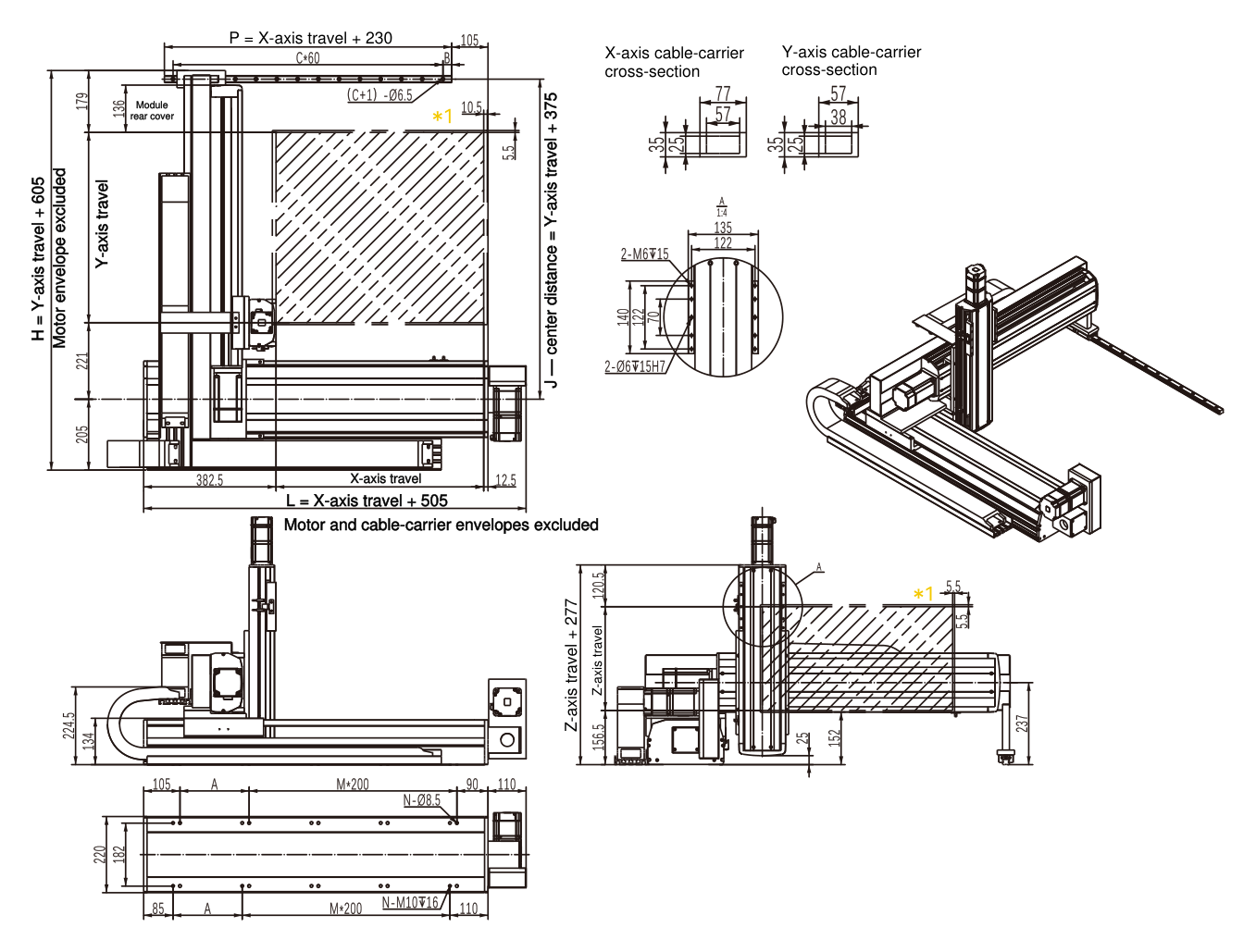

MX-GT3-HB-02 O4 rysunek wymiarowy techniczny
Wymiary konstrukcyjne odniesienia
L—
H—
A—
P—

Klucz wymiarowy

Lcałkowita długość montażowa XHcałkowita wysokość zainstalowaniaAprzesunięcie mocowania końcowegoPRozpiętość montażu osi X
Pełne wymiary i tabele dopuszczalnych prędkościOtwórz domyślnie · kliknij, aby zwinąć

Skok osi X, wymiary montażowe i dopuszczalna prędkość

Wymiary literowe odpowiadają objaśnieniom na rysunku technicznym o pełnej szerokości; M = liczba podanych odstępów między odstępami montażowymi; N = liczba otworów montażowych w schemacie mocowania osi.

Skok X (mm)600650700750800850900950100010501100115012001250130013501400145015001550160016501700175018001850190019502000205021002150220022502300235024002450250025502600265027002750280028502900295030003050
L (mm)11051155120512551305135514051455150515551605165517051755180518551905195520052055210521552205225523052355240524552505255526052655270527552805285529052955300530553105315532053255330533553405345535053555
A (mm)20050100150200501001502005010015020050100150200501001502005010015020050100150200501001502005010015020050100150200501001502005010015020050
P (mm)8308809309801030108011301180123012801330138014301480153015801630168017301780183018801930198020302080213021802230228023302380243024802530258026302680273027802830288029302980303030803130318032303280
B (mm)2520151035302520151035302520151035302520151035302520151035302520151035302520151035302520151035302520
C (mm)1314151616171819202121222324252626272829303131323334353636373839404141424344454646474849505151525354
M344445555666677778888999910101010111111111212121213131313141414141515151516
N1012121212141414141616161618181818202020202222222224242424262626262828282830303030323232323434343436
Maksymalna prędkość (mm/s)20002000200020002000200020002000200020002000200020002000200020002000200020002000200020002000200020002000200020002000200020002000200020002000200020002000200020002000200020002000200020002000200020002000

Skok osi Y, wymiary montażowe i dopuszczalna prędkość

Wymiary literowe odpowiadają objaśnieniom na rysunku technicznym o pełnej szerokości.

Skok Y (mm)250300350400450500550600650700750
H (mm)85590595510051055110511551205125513051355
Odległość od środka J (mm)625675725775825875925975102510751125
Maksymalna prędkość (mm/s)10001000100010001000100010001000100010001000

Skok osi Z, wymiary montażowe i dopuszczalna prędkość

Skok Z (mm)100150200250300350400450500550
Wysokość instalacyjna bez silnika (mm)377427477527577627677727777827
Maksymalna prędkość (mm/s)500500500500500500500500500500

Zapewnienie prowadzenia kabli

Zapewnij miejsce na prowadzenie ruchomych kabli zasilających, sygnałowych i czujników. Rozmiar nośnika i szczegóły instalacji są potwierdzone zakresem skoku i dostawy.

Warunki selekcji

  • Dłuższa Skok może zmniejszyć dozwoloną prędkość.
  • Potwierdź położenie bazowe, ograniczenia i poprowadzenie kabli za pomocą pakietu sterującego.
  • Ostateczne wymiary interfejsu są podane na zatwierdzonym rysunku projektowym.
ZASTOSOWANIE DOPASOWANE

Typowe zadania ruchowe

Ostateczna przydatność zależy od rzeczywistego obciążenia i profilu ruchu.

Kontrola wzroku

Skanowanie i pomiar w określonym obszarze roboczym.

Transfer i obsługa

Powtarzalne pozycjonowanie punkt-punkt narzędzi lub detali.

Dozowanie i przetwarzanie

Kontrolowany ruch po torze do dozowania, powlekania lub lekkich zadań procesowych.
