WIELOOSIOWY SYSTEM RUCHU LINIOWEGO

System portalowy XYZ ze śrubą kulową

MX-GT3-BS-02

Platforma pozycjonowania osi 3 z jasno zdefiniowanymi rolami ruchu X, Y i Z. Wybierz przesuw, orientację po stronie silnika, pakiet ruchu i zakres dostawy, aby uzyskać ofertę inżynieryjną.

Skonfiguruj dla RFQZobacz wymiary

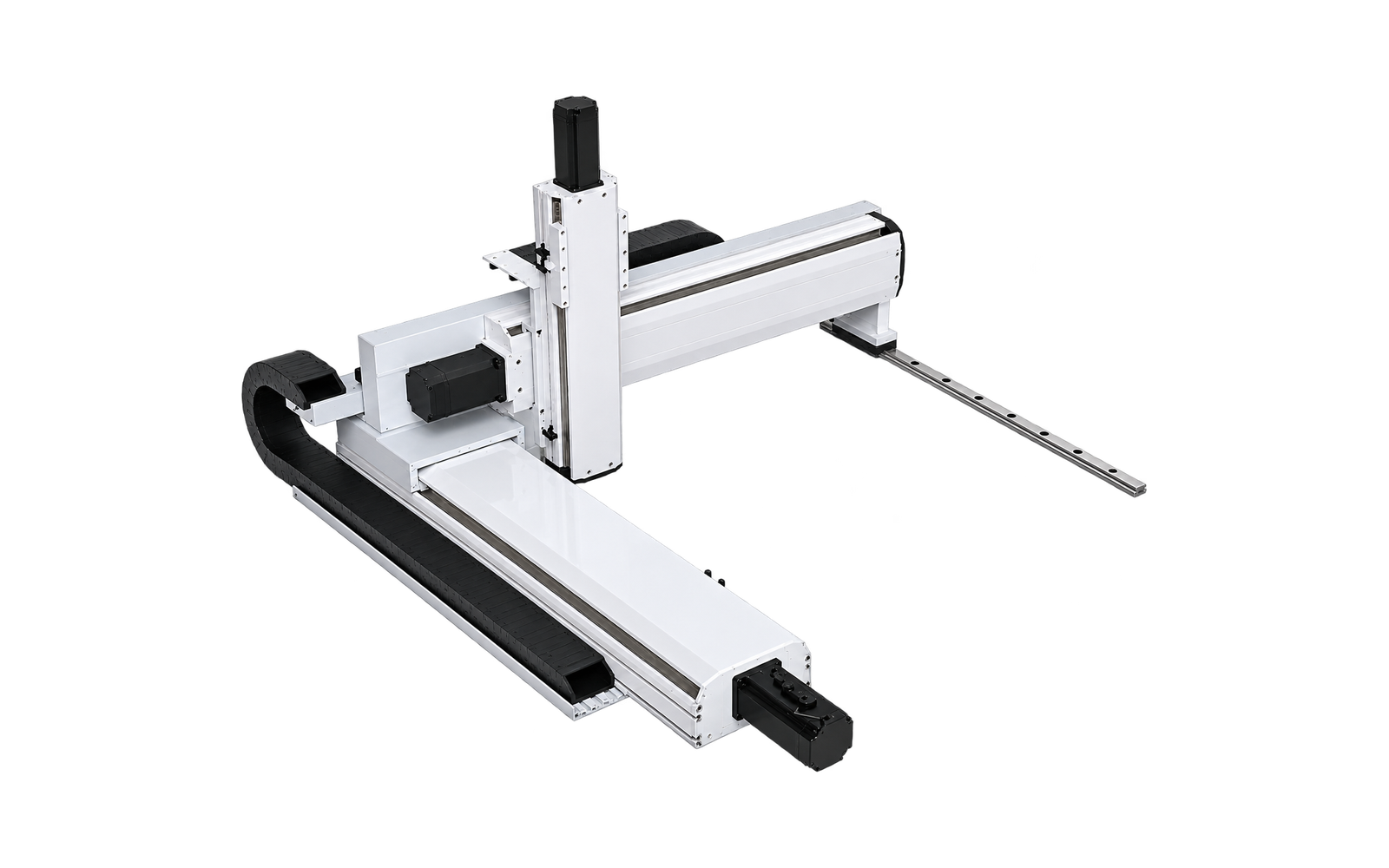

MX-GT3-BS-02 System portalowy XYZ ze śrubą kulową
ARCHITEKTURA STAŁYCH OSI

3 sterowane osie ze zdefiniowanymi rolami ruchu

Rodziny osi i zasady napędu są stałe dla tej platformy. Poniżej wybrane są opcje skoku i projektów.

X

Oś X · BSS220

Oś podstawy ze śrubą kulową o dużej ramie

Napęd śrubą kulową
Zasięg skoku
100-1500 mm
Śruba kulowa
25 mm
Maksymalna prędkość
1250 mm/s
Powtarzalność osi
±0.01 mm
Odniesienie silnika
750 W
Y

Oś Y · BSS170

Oś poprzeczna śruby kulowej

Napęd śrubą kulową
Standardowy wybór skoku
250–1050 mm
Śruba kulowa
20 mm
Maksymalna prędkość
1000 mm/s
Powtarzalność osi
±0.01 mm
Odniesienie silnika
750 W
Z

Oś Z · BSS140

Pionowa oś procesu ze śrubą kulową

Napęd śrubą kulową
Zasięg skoku
100-550 mm
Śruba kulowa
10 mm
Maksymalna prędkość
500 mm/s
Powtarzalność osi
±0.01 mm
Odniesienie silnika
400 W z hamulcem
WYDAJNOŚĆ WARUNKOWA

Wydajność podąża za wybraną Skoką

Korzystaj jednocześnie z tabeli i podsumowania na żywo. Ostateczna przydatność zależy również od środka ciężkości obciążenia, przyspieszenia i cyklu pracy.

Dopuszczalna ładowność

Bieżąca kombinacja skoku zostanie podświetlona.

Skok Z (mm)100150200250300350400450500550
Dopuszczalna ładowność (kg)18181818181818181818
WSTĘPNA KONFIGURACJA

Zbuduj czytelną dla klienta referencję RFQ

Zapisz informacje potrzebne do omówienia oferty. To odniesienie nie jest ostatecznym oznaczeniem produktu.

Skok i orientacja
Silnik, napęd, wykrywanie i dostawa

Gdy HS LINEAR dostarcza pakiet ruchu, silnik i napęd są wyceniane razem jako jeden kompatybilny pakiet tej samej marki.

Wniosek i wymagane dokumenty
ORIENTACJA I DANE INŻYNIERSKIE

Wybierz orientację po stronie silnika, a następnie sprawdź wymiary

Schemat kierunkowy identyfikuje układ; rysunek techniczny o pełnej szerokości zawiera szczegóły wymiarowe.

O1

Y oś lewa · X strona silnika lewa

Schemat identyfikacji kierunku. Aby uzyskać wymiary, skorzystaj z poniższego rysunku.

Schemat orientacji MX-GT3-BS-02 O1

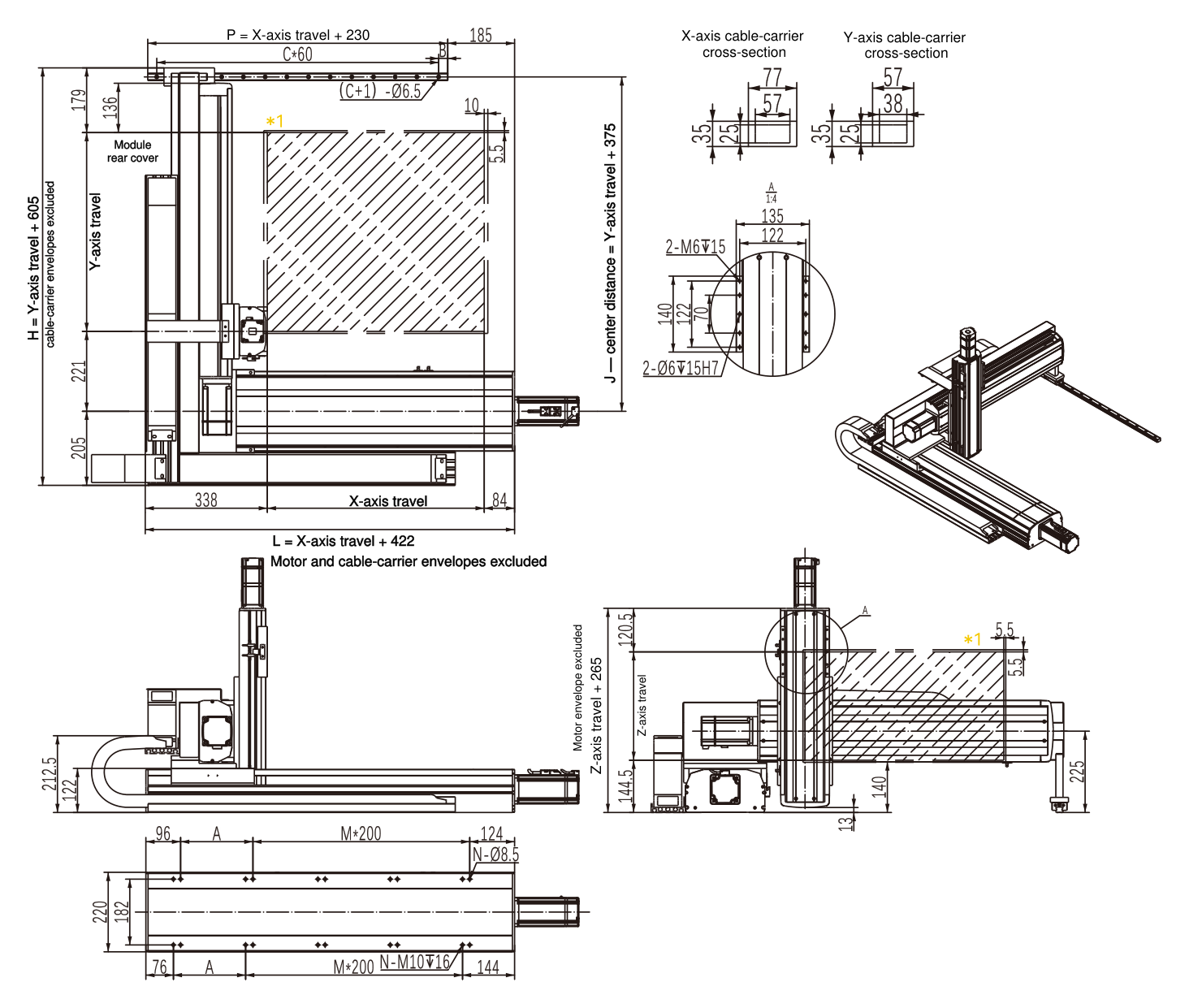

MX-GT3-BS-02 O4 rysunek wymiarowy techniczny
Wymiary konstrukcyjne odniesienia
L—
H—
A—
P—

Klucz wymiarowy

Lcałkowita długość montażowa XHcałkowita wysokość zainstalowaniaAprzesunięcie mocowania końcowegoPRozpiętość montażu osi X
Pełne wymiary i tabele dopuszczalnych prędkościOtwórz domyślnie · kliknij, aby zwinąć

Skok osi X, wymiary montażowe i dopuszczalna prędkość

Wymiary literowe odpowiadają objaśnieniom na rysunku technicznym o pełnej szerokości; M = liczba podanych odstępów między odstępami montażowymi; N = liczba otworów montażowych w schemacie mocowania osi.

Skok X (mm)10015020025030035040045050055060065070075080085090095010001050110011501200125013001350140014501500
L (mm)5225726226727227728228729229721022107211221172122212721322137214221472152215721622167217221772182218721922
A (mm)10015020050100150200501001502005010015020050100150200501001502005010015020050100
P (mm)330380430480530580630680730780830880930980103010801130118012301280133013801430148015301580163016801730
B (mm)1510353025201510353025201510353025201510353025201510353025
C (mm)5667891011111213141516161718192021212223242526262728
M11122223333444455556666777788
N666888810101010121212121414141416161616181818182020
Maksymalna prędkość (mm/s)125012501250125012501250125012501250125012501250125012501250125012501125112510001000875875750750625625500500

Skok osi Y, wymiary montażowe i dopuszczalna prędkość

Wymiary literowe odpowiadają objaśnieniom na rysunku technicznym o pełnej szerokości.

Skok Y (mm)25030035040045050055060065070075080085090095010001050
H (mm)85590595510051055110511551205125513051355140514551505155516051655
Odległość od środka J (mm)625675725775825875925975102510751125117512251275132513751425
Maksymalna prędkość (mm/s)10001000100010001000100010001000100010001000100010001000100010001000

Skok osi Z, wymiary montażowe i dopuszczalna prędkość

Skok Z (mm)100150200250300350400450500550
Wysokość instalacyjna bez silnika (mm)365415465515565615665715765815
Maksymalna prędkość (mm/s)500500500500500500500500500500

Zapewnienie prowadzenia kabli

Zapewnij miejsce na prowadzenie ruchomych kabli zasilających, sygnałowych i czujników. Rozmiar nośnika i szczegóły instalacji są potwierdzone zakresem skoku i dostawy.

Warunki selekcji

  • Dłuższa Skok może zmniejszyć dozwoloną prędkość.
  • Potwierdź położenie bazowe, ograniczenia i poprowadzenie kabli za pomocą pakietu sterującego.
  • Ostateczne wymiary interfejsu są podane na zatwierdzonym rysunku projektowym.
ZASTOSOWANIE DOPASOWANE

Typowe zadania ruchowe

Ostateczna przydatność zależy od rzeczywistego obciążenia i profilu ruchu.

Kontrola wzroku

Skanowanie i pomiar w określonym obszarze roboczym.

Transfer i obsługa

Powtarzalne pozycjonowanie punkt-punkt narzędzi lub detali.

Dozowanie i przetwarzanie

Kontrolowany ruch po torze do dozowania, powlekania lub lekkich zadań procesowych.
