WIELOOSIOWY SYSTEM RUCHU LINIOWEGO

System liniowy XYZ w układzie wspornikowym ze śrubą kulową

MX-CT3-BS-01

Platforma pozycjonowania osi 3 z jasno zdefiniowanymi rolami ruchu X, Y i Z. Wybierz przesuw, orientację po stronie silnika, pakiet ruchu i zakres dostawy, aby uzyskać ofertę inżynieryjną.

Skonfiguruj dla RFQZobacz wymiary

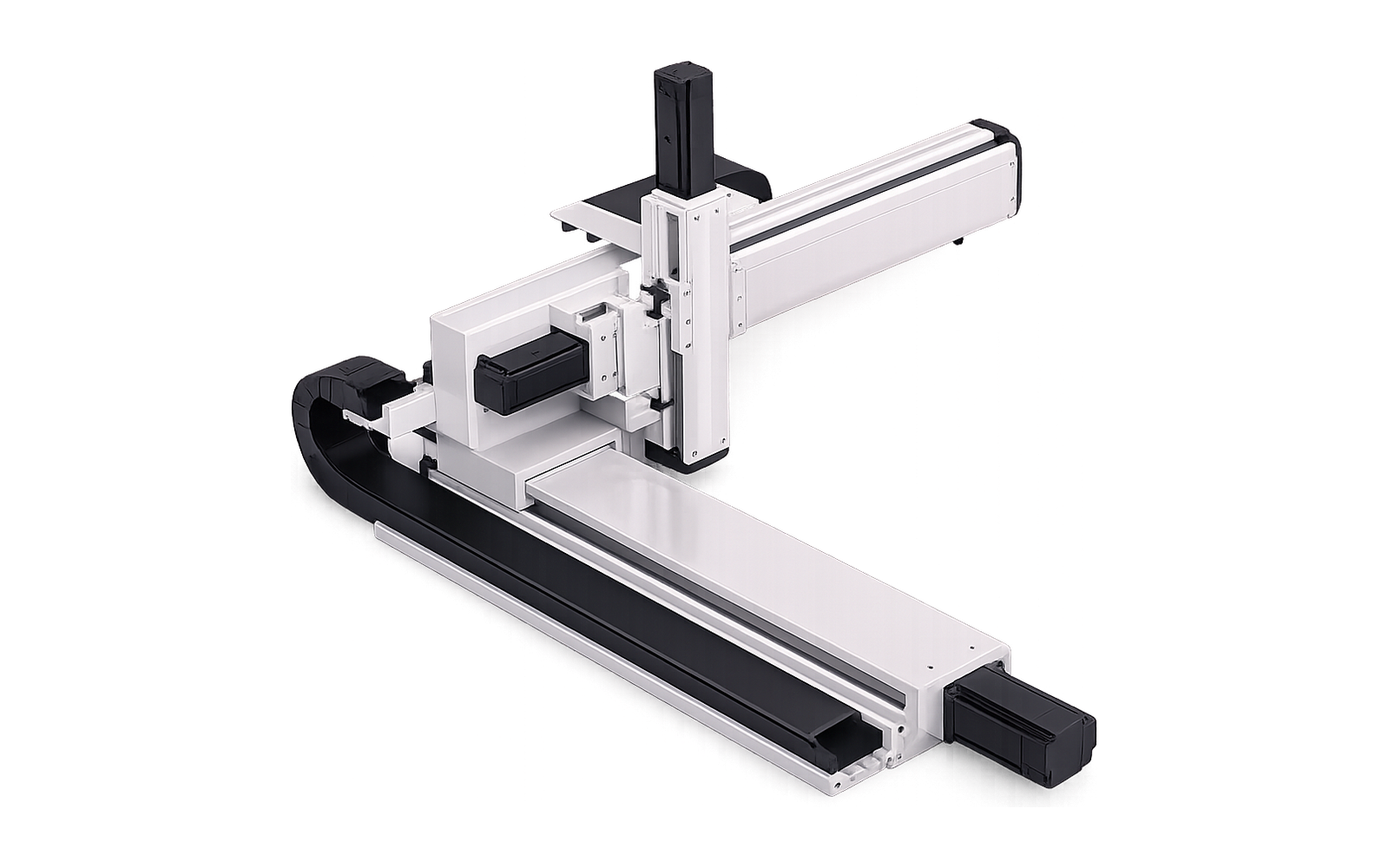

MX-CT3-BS-01 System XYZ w układzie wspornikowym ze śrubą kulową
ARCHITEKTURA STAŁYCH OSI

3 sterowane osie ze zdefiniowanymi rolami ruchu

Rodziny osi i zasady napędu są stałe dla tej platformy. Poniżej wybrane są opcje skoku i projektów.

X

Oś X · BSS170

Wzdłużna oś podstawy ze śrubą kulową

Napęd śrubą kulową
Zasięg skoku
100-1250 mm
Śruba kulowa
20 mm
Maksymalna prędkość
600-1000 mm/s
Powtarzalność osi
±0.01 mm
Odniesienie silnika
750 W
Y

Oś Y · BSS140

Wspornikowa oś ze śrubą kulową o ruchu poprzecznym

Napęd śrubą kulową
Zasięg skoku
100-650 mm
Śruba kulowa
20 mm
Maksymalna prędkość
1000 mm/s
Powtarzalność osi
±0.01 mm
Odniesienie silnika
400 W
Z

Oś Z · BSS100

Pionowa oś procesu ze śrubą kulową

Napęd śrubą kulową
Zasięg skoku
100-500 mm
Śruba kulowa
5 mm
Maksymalna prędkość
250 mm/s
Powtarzalność osi
±0.01 mm
Odniesienie silnika
200 W z hamulcem
WYDAJNOŚĆ WARUNKOWA

Wydajność podąża za wybraną Skoką

Korzystaj jednocześnie z tabeli i podsumowania na żywo. Ostateczna przydatność zależy również od środka ciężkości obciążenia, przyspieszenia i cyklu pracy.

Dopuszczalna ładowność

Bieżąca kombinacja skoku zostanie podświetlona.

Skok Z (mm)100150200250300350400450500
Dopuszczalna ładowność (kg)121212121212121212
WSTĘPNA KONFIGURACJA

Zbuduj czytelną dla klienta referencję RFQ

Zapisz informacje potrzebne do omówienia oferty. To odniesienie nie jest ostatecznym oznaczeniem produktu.

Skok i orientacja
Silnik, napęd, wykrywanie i dostawa

Gdy HS LINEAR dostarcza pakiet ruchu, silnik i napęd są wyceniane razem jako jeden kompatybilny pakiet tej samej marki.

Wniosek i wymagane dokumenty
ORIENTACJA I DANE INŻYNIERSKIE

Wybierz orientację po stronie silnika, a następnie sprawdź wymiary

Schemat kierunkowy identyfikuje układ; rysunek techniczny o pełnej szerokości zawiera szczegóły wymiarowe.

O1

Y lewy / X silnik lewy

Schemat identyfikacji kierunku. Aby uzyskać wymiary, skorzystaj z poniższego rysunku.

Schemat orientacji MX-CT3-BS-01 O1

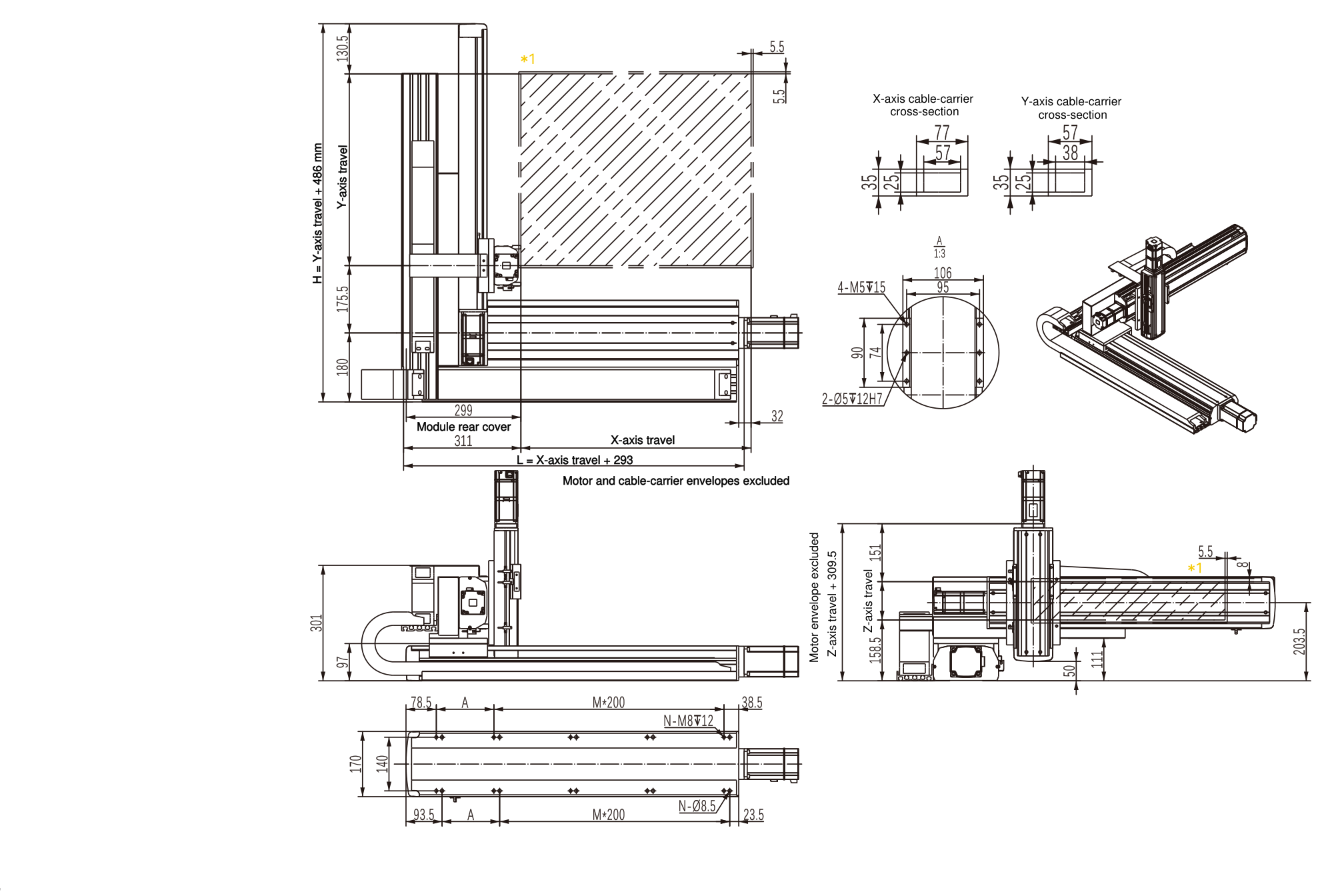

MX-CT3-BS-01 O4 rysunek wymiarowy techniczny
Wymiary konstrukcyjne odniesienia
L—
H—
A—

Klucz wymiarowy

Lcałkowita długość montażowa XHcałkowita wysokość zainstalowaniaAprzesunięcie mocowania końcowego
Pełne wymiary i tabele dopuszczalnych prędkościOtwórz domyślnie · kliknij, aby zwinąć

Skok osi X, wymiary montażowe i dopuszczalna prędkość

Wymiary literowe odpowiadają objaśnieniom na rysunku technicznym o pełnej szerokości; M = liczba podanych odstępów między odstępami montażowymi; N = liczba otworów montażowych w schemacie mocowania osi.

Skok X (mm)100150200250300350400450500550600650700750800850900950100010501100115012001250
L (mm)39344349354359364369374379384389394399310431093114311931243129313431393144314931543
A (mm)501001502005010015020050100150200501001502005010015020050100150200
M111122223333444455556666
N6666888810101010121212121414141416161616
Maksymalna prędkość (mm/s)1000100010001000100010001000100010001000100010001000100010001000900900800800700700600600

Skok osi Y, wymiary montażowe i dopuszczalna prędkość

Wymiary literowe odpowiadają objaśnieniom na rysunku technicznym o pełnej szerokości.

W przypadku przesuwu Y 100–150 mm wysokość całkowita H jest potwierdzona na zatwierdzonym rysunku projektowym.

Skok Y (mm)100150200250300350400450500550600650
H (mm)——686736786836886936986103610861136
Maksymalna prędkość (mm/s)100010001000100010001000100010001000100010001000

Skok osi Z, wymiary montażowe i dopuszczalna prędkość

Skok Z (mm)100150200250300350400450500
Wysokość instalacyjna bez silnika (mm)409.5459.5509.5559.5609.5659.5709.5759.5809.5
Maksymalna prędkość (mm/s)250250250250250250250250250

Zapewnienie prowadzenia kabli

Zapewnij miejsce na prowadzenie ruchomych kabli zasilających, sygnałowych i czujników. Rozmiar nośnika i szczegóły instalacji są potwierdzone zakresem skoku i dostawy.

Warunki selekcji

  • Dłuższa Skok może zmniejszyć dozwoloną prędkość.
  • Potwierdź położenie bazowe, ograniczenia i poprowadzenie kabli za pomocą pakietu sterującego.
  • Ostateczne wymiary interfejsu są podane na zatwierdzonym rysunku projektowym.
