X
Napęd śrubą kulowąOś X · BSS170
Pozioma oś podstawy
- Zasięg skoku
- 100–1250 mm
- Śruba kulowa
- 20 mm
- Maksymalna prędkość
- Do 1000 mm/s*
- Powtarzalność osi
- ±0.01 mm
- Odniesienie silnika
- 750 W
WIELOOSIOWY SYSTEM RUCHU LINIOWEGO

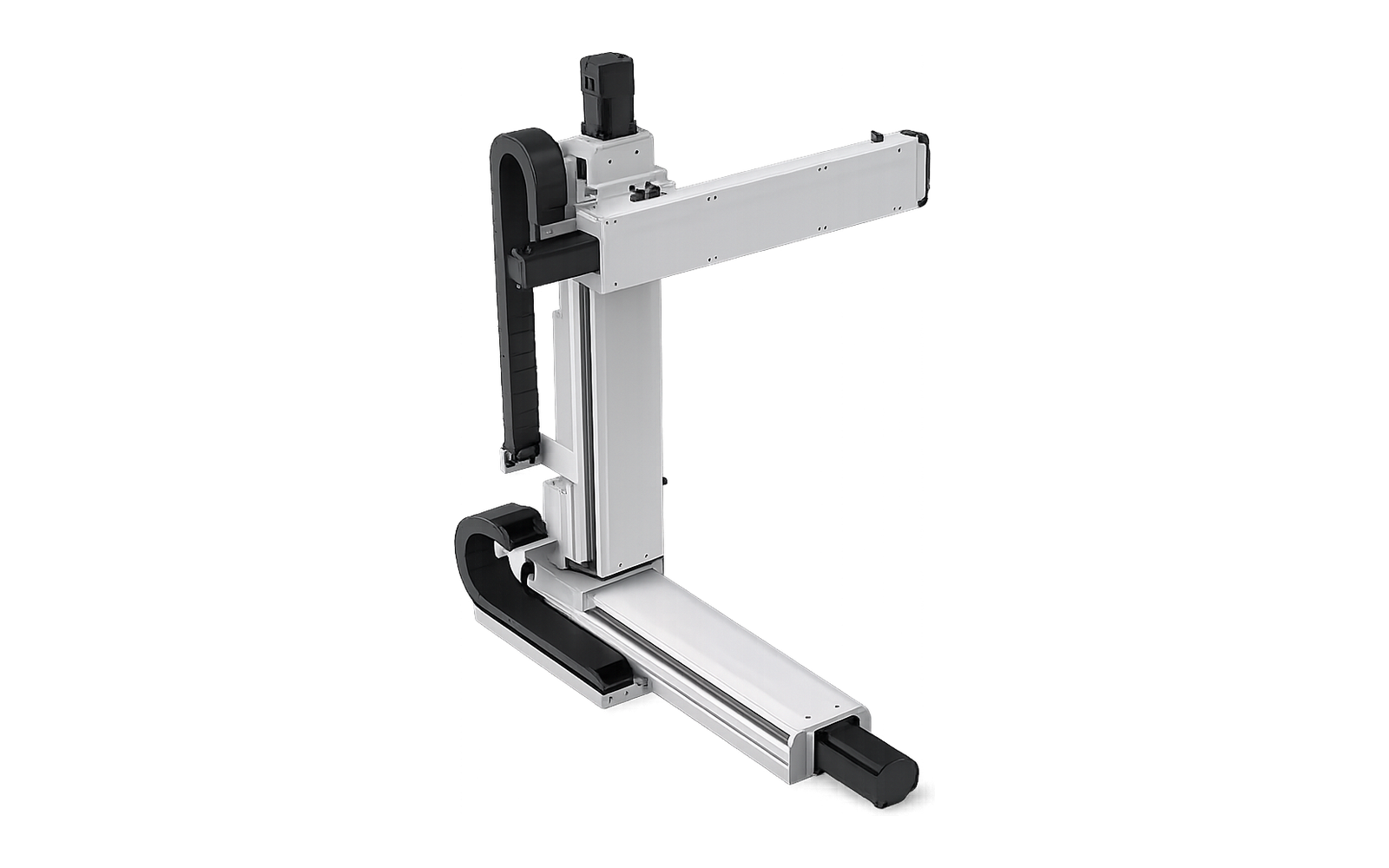

System liniowy XYZ z ruchomym ramieniem
MX-MA3-BS-02MXUkład wieloosiowyMA3Architektura trójosiowego ruchomego ramieniaBSPlatforma ze śrubą kulową02Indeks wielkości platformy
Platforma pozycjonowania osi 3 z jasno zdefiniowanymi rolami ruchu X, Y i Z. Wybierz przesuw, orientację po stronie silnika, pakiet ruchu i zakres dostawy, aby uzyskać ofertę inżynieryjną.
ARCHITEKTURA STAŁYCH OSI
3 sterowane osie ze zdefiniowanymi rolami ruchu
Rodziny osi i zasady napędu są stałe dla tej platformy. Poniżej wybrane są opcje skoku i projektów.
Y
Napęd śrubą kulowąOś Y · BSS100
Oś ramienia poprzecznego
- Zasięg skoku
- 100–500 mm
- Śruba kulowa
- 10 mm
- Maksymalna prędkość
- 500 mm/s
- Powtarzalność osi
- ±0.01 mm
- Odniesienie silnika
- 200 W
Z
Napęd śrubą kulowąOś Z · BSS170
Pionowa ruchoma kolumna
- Zasięg skoku
- 100–650 mm
- Śruba kulowa
- 10 mm
- Maksymalna prędkość
- 500 mm/s
- Powtarzalność osi
- ±0.01 mm
- Odniesienie silnika
- 750 W z hamulcem
WYDAJNOŚĆ WARUNKOWA
Wydajność podąża za wybraną Skoką
Korzystaj jednocześnie z tabeli i podsumowania na żywo. Ostateczna przydatność zależy również od środka ciężkości obciążenia, przyspieszenia i cyklu pracy.
Dopuszczalna ładowność
Bieżąca kombinacja skoku zostanie podświetlona.
| Skok Y (mm) | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
|---|---|---|---|---|---|---|---|---|---|
| Dopuszczalna ładowność (kg) | 18 | 18 | 17 | 15 | 13 | 11 | 9 | 6 | 3 |
WSTĘPNA KONFIGURACJA
Zbuduj czytelną dla klienta referencję RFQ
Zapisz informacje potrzebne do omówienia oferty. To odniesienie nie jest ostatecznym oznaczeniem produktu.
ORIENTACJA I DANE INŻYNIERSKIE
Wybierz orientację po stronie silnika, a następnie sprawdź wymiary

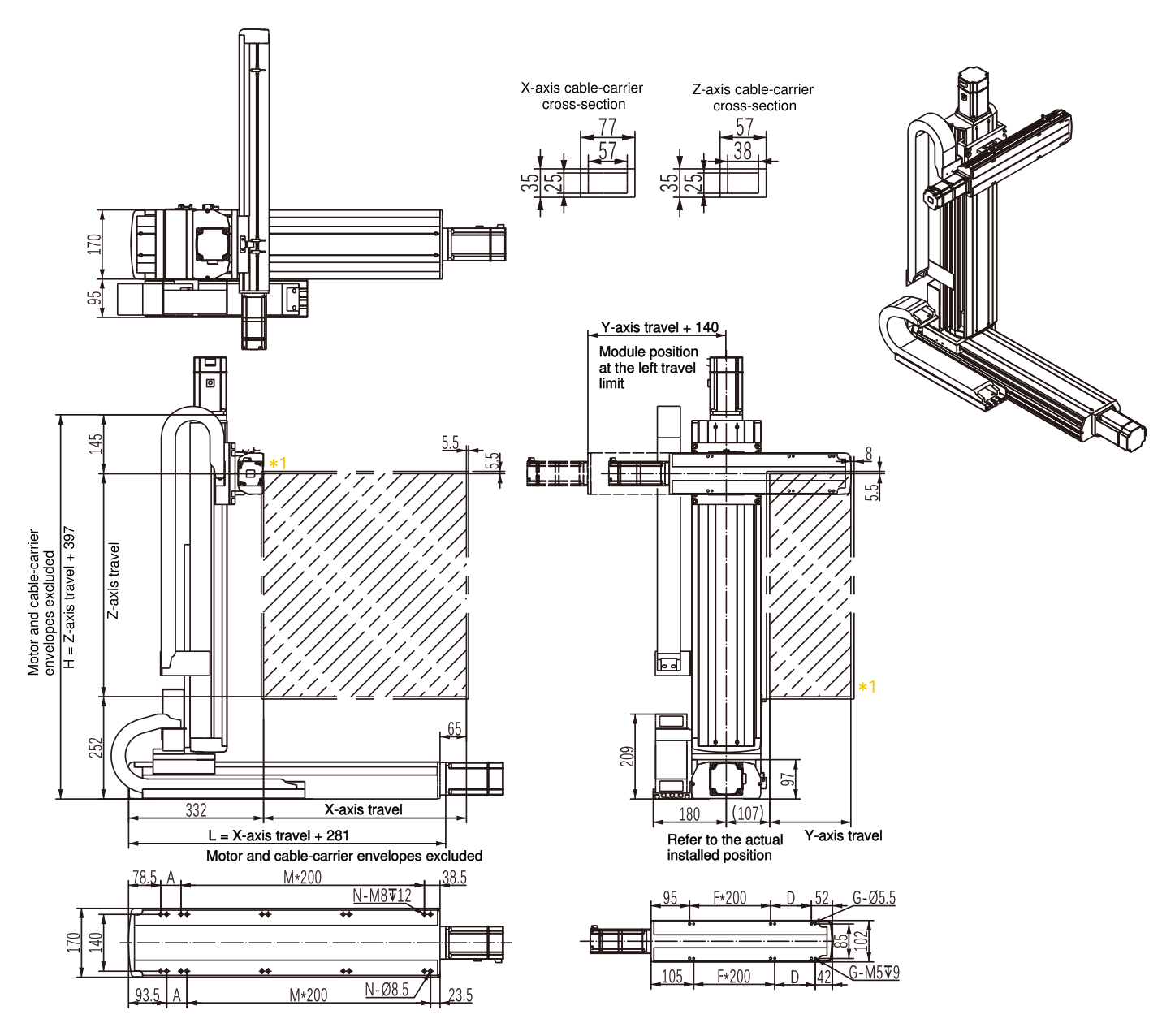

Schemat kierunkowy identyfikuje układ; rysunek techniczny o pełnej szerokości zawiera szczegóły wymiarowe.
O1
Kolumna lewa · obszar roboczy po prawej
Schemat identyfikacji kierunku. Aby uzyskać wymiary, skorzystaj z poniższego rysunku.
L—
H—
A—
Klucz wymiarowy
Lcałkowita długość montażowa XHcałkowita wysokość zainstalowaniaAprzesunięcie mocowania końcowego
Pełne wymiary i tabele dopuszczalnych prędkościOtwórz domyślnie · kliknij, aby zwinąć
Skok osi X, wymiary montażowe i dopuszczalna prędkość
Wymiary literowe odpowiadają objaśnieniom na rysunku technicznym o pełnej szerokości; M = liczba podanych odstępów między odstępami montażowymi; N = liczba otworów montażowych w schemacie mocowania osi.
| Skok X (mm) | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | 850 | 900 | 950 | 1000 | 1050 | 1100 | 1150 | 1200 | 1250 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L (mm) | 381 | 431 | 481 | 531 | 581 | 631 | 681 | 731 | 781 | 831 | 881 | 931 | 981 | 1031 | 1081 | 1131 | 1181 | 1231 | 1281 | 1331 | 1381 | 1431 | 1481 | 1531 |
| A (mm) | 50 | 100 | 150 | 200 | 50 | 100 | 150 | 200 | 50 | 100 | 150 | 200 | 50 | 100 | 150 | 200 | 50 | 100 | 150 | 200 | 50 | 100 | 150 | 200 |
| M | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | 6 | 6 | 6 | 6 |
| N | 6 | 6 | 6 | 6 | 8 | 8 | 8 | 8 | 10 | 10 | 10 | 10 | 12 | 12 | 12 | 12 | 14 | 14 | 14 | 14 | 16 | 16 | 16 | 16 |
| Maksymalna prędkość (mm/s) | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 900 | 900 | 800 | 800 | 700 | 700 | 600 | 600 |
Przesuw osi Y, wymiary montażowe
Wymiary literowe odpowiadają objaśnieniom na rysunku technicznym o pełnej szerokości.
| Skok Y (mm) | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
|---|---|---|---|---|---|---|---|---|---|
| D (mm) | 200 | 50 | 100 | 150 | 200 | 50 | 100 | 150 | 200 |
| F (mm) | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | |
| G (mm) | 4 | 6 | 6 | 6 | 6 | 8 | 8 | 8 | 8 |
Skok osi Z, wymiary montażowe i dopuszczalna prędkość
Wymiary literowe odpowiadają objaśnieniom na rysunku technicznym o pełnej szerokości.
| Skok Z (mm) | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| H (mm) | 497 | 547 | 597 | 647 | 697 | 747 | 797 | 847 | 897 | 947 | 997 | 1047 |
| Maksymalna prędkość (mm/s) | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 |
Zapewnienie prowadzenia kabli
Zapewnij miejsce na prowadzenie ruchomych kabli zasilających, sygnałowych i czujników. Rozmiar nośnika i szczegóły instalacji są potwierdzone zakresem skoku i dostawy.
Warunki selekcji
- Dłuższa Skok może zmniejszyć dozwoloną prędkość.
- Potwierdź położenie bazowe, ograniczenia i poprowadzenie kabli za pomocą pakietu sterującego.
- Ostateczne wymiary interfejsu są podane na zatwierdzonym rysunku projektowym.
